ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-196-04 |
|||
|
Наименование проекта Стенд-пресс для испытания гидроподшипников |
|||
|
Назначение Испытание гидроподшипников на работоспособность после ремонта |
|||
|
Рекомендуемая область применения Использование при выпрессовке и запрессовке крупногабаритных изделий, а также при штамповке деталей с помощью различных пуансонов и матриц |
|||
|
Описание Результат выполнения конструкторско-технологической разработки. Предлагаемый стенд-пресс (см. рис.) оборудован различными переходниками расчетной нагрузки для испытания малогабаритных подъемников. Для удобства работы с телескопическими подъемниками колес шасси имеется силовой ствол высотой 650 мм, обеспечивающий силовую нагрузку 25000кг. Станина стенда изготовлена из спаренных швеллеров № 36 (колонн) с распорками и забетонирована в фундамент. К торцам колонн приварены стальные опорные плиты. На станине монтируются два приваренных цилиндра 1 с рабочим ходом 1200 мм, соединенные между собой специальным устройством 2 с резьбовым отверстием диаметром 45 мм для установки переходников и головок разных подъемников. Кроме того, на стенде смонтированы силовые цилиндры с рабочим ходом 270 мм, соединенные между собой таким же соединительным устройством для проведения статических нагрузок на высоко расположенных подъемниках. На верхней части стенда-пресса установлена лебедка для замены силовых цилиндров. Гидросистема стенда состоит из пульта управления, трехходового крана 3, запорного крана 4, предохранительного клапана 5, ручного насоса НРОi(11) с обратным клапаном 9, гидронасоса 465 М (10), гидробака 12 со сливным краном 13, трех манометров 6,7,8, разъема ШРАП-500, контактора ТКД-101Д.

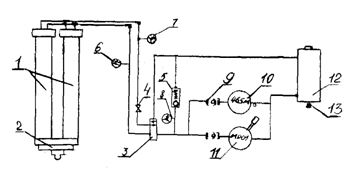

Рис. Схема стенда-пресса для испытания гидроподъемников |
|||
|
Преимущества перед известными аналогами Конструкция стенда имеет дополнительные переходные упоры по расчетным нагрузкам и их предохранительные устройства, закрепленные на колоннах стенда |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Применение стенда позволило проводить испытания гидроподъемников на работоспособность после ремонта с учетом их грузоподъемности, а также периодической проверки статической нагрузки с учетом 25% превышающей грузоподъемности испытываемых гидроподъемников |
|||
|
Технико-экономический эффект Повышение производительности труда в 2, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 09.11.2004 |
