Описание к ИЛ № 29-195-04

Результат выполнения конструкторско-технологической разработки.

Установка включает в себя (см. рис.) сварочное устройство 1, в основу которого положен типовой контактный электросварочный точечный аппарат номинальной мощностью 200 кВт или более, с добавлением к нему пульта управления, прикрепляемого к одной из боковых стенок, портал 2 со сменным консольным кондуктором 3 для удержания свариваемых стержней в проектном взаимном расположении, имеющий возможность поперечного хода относительно свариваемого каркаса и тележку 4 с электромеханическим приводом для собственного перемещения в продольном направлении относительно свариваемого каркаса.

Тележка является базой портала, перемещающегося в поперечном направлении под действием пневматического многопозиционного привода 5, выполненного в соответствии с двоичной системой счета и управляемого тремя или более пневмоэлектромагнитными клапанами, скомпонованными на этой же тележке.

Конструкция кондуктора учитывает особые условия, возникающие при сварке близкорасположенных пересечений со сравнительно большой осадкой.

При проверке пространственного каркаса кондуктор заменяют гребенкой, пять пружинящих зубьев которой прикрепляют к пролетной части портала снизу, а стандартный нижний электрод, свечу и хобот сварочного аппарата заменяют специальным электродом и электродержателем Деятельность переналадки при переходе с плоских изделий на пространственные около двух часов.

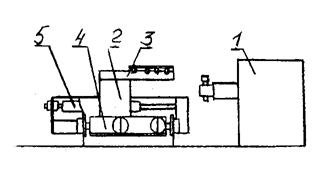

Рис. Схема установки для контактной электросварки тяжелых пространственных арматурных каркасов
