Результат выполнения конструкторско-технологической разработки.

Устройство (см. рис.) содержит барабан 2 для гибкого кабеля 10, установленный через подшипники качения 12 на опорах 11, закрепленных на раме тележки 5. Барабан через цепную передачу 3, закрытую кожухом 9, связан с канатным барабаном 1 механизма подъема грузозахватного органа 6. Барабан выполнен цилиндрическим с боковыми ребордами 8 и глубокой винтовой канавкой 7 для укладки гибкого кабеля, который закреплен концами ветвей в раздаточной коробке 4. Форма профиля винтовой канавки соответствует по ширине одному, а на глубине диаметрам гибкого кабеля для укладки двух его ветвей на барабане в два слоя одновременно.

Устройство работает следующим образом. При подъеме грузозахватного органа вращение через цепную передачу от канатного барабана 1 передается барабану 2, на котором наматываются одновременно в два слоя ветви гибкого кабеля, причем ветвь, закрепленная своим концом в раздаточной коробке на раме тележки, укладывается на дно винтовой канавки, а другая ветвь, спущенная к грузозахватному органу, укладывается в винтовую канавку вторым слоем, поверх уложенного на дно нижнего слоя.

При опускании грузозахватного органа все операции выполняются в обратной последовательности. Барабан 2 при обратном вращении разматывает одновременно обе ветви гибкого кабеля, причем ветвь с наружного слоя, опускаясь, следует за грузозахватным органом, а ветвь с внутреннего слоя, закрепленная своим концом в раздаточной коробке, при разматывании опускается петлей.

Диаметр гибкого кабеля, барабана, число витков винтовой канавки барабана могут изменяться в зависимости от мощности энергопотребляющих устройств, навешиваемых на грузозахватный орган крана, и от высоты вертикального перемещения грузозахватного органа.

Синхронность скоростей вертикального перемещения гибкого кабеля и грузозахватного органа обеспечивается подбором необходимого передаточного отношения цепной передачи.

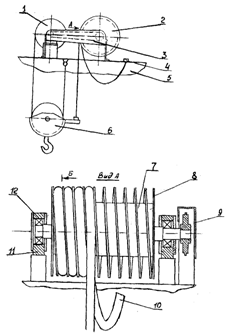

Рис. Устройство для подвода электроэнергии к грузозахватному органу крана
