Описание к ИЛ № 29-190-04

Результат выполнения конструкторско-технологической разработки.

Установка представляет собой немагнитную кварцевую трубу 3, на которую бифилярно намотана нагревательная спираль (см. рис.). В трубе крепится образец 10; одновременно весь нагревательный элемент и образец находятся в магнитном поле постоянного электромагнита 2, состоящего из двух последовательно соединенных обмоток.

Температура образца определяется термопарой 1. Образец подвешивается на жесткий немагнитный каркас 9, который покоится на кварцевой призме 4.

Уравновешивается система коромыслом с двумя балансирами 8. В систему вмонтировано зеркало 7, на которое подается свет от подсветки 6, и отражается на шкале 5. При включении магнитного поля электромагнита образец притягивается к одному из полюсов, что приводит к отклонению всей системы, которое фиксируется на световой шкале. При увеличении температуры образец размагничивается, и взаимодействие образца и электромагнита уменьшается, что также фиксируется отклонением зеркальца.

Сообщая последовательно различную температуру для образца при постоянном поле, можно получить кривую размагничивания в зависимости от температуры, что и является основной задачей термомагнитного анализа.

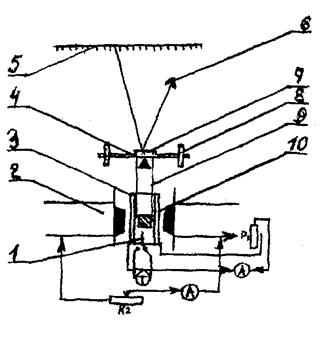

Рис. Установка для термомагнитного анализа
