Результат выполнения конструкторско-технологической разработки.

Используется принцип нанесения водного раствора на поверхность щита накатом вальцами, бандажированными пористой резиной, помещенными в раствор, с последующим растиранием раствора на поверхности щита аналогичными вальцами, вращающимися в осциллирующем режиме.

Станок состоит (см. рис.) из станины 1, наносящих вальцов 2, растирающих вальцов 3, вращающихся в осциллирующим режиме с частотой 50-70 колебаний в минуту. Все вальцы кинематически связаны между собой зубчатыми передачами, что обеспечивает мебельному щиту необходимую скорость подачи. Наносящие вальцы погружены в ванну 4 с раствором. Ванна установлена под вальцами и регулируется по высоте.

Растирающие вальцы втирают раствор в поры щита в продольном и поперечном направлениях, обеспечивая однотонность покрытия и равномерную глубину проникновения раствора, не превышающую 0,1 мм. Раствор наносится на нижнюю поверхность щита, в результате чего на кромках щита не образуется потеки раствора. Излишек раствора снимается с растирающих вальцов волосяными и капроновыми щетками 5. Для поджатия щита к обрезиненными вальцам устанавливается валковая рама 6, которая регулируется по высоте. Для исключения попадания в ванну с раствором пыли, находящейся на щите перед наносящими вальцами устанавливают волосяную щетку для отсоса пыли.

Принцип работы станка заключается в следующем. Мебельный щит 7 укладывается на рольганг подачи, который направляет его в сторону наносящих вальцов. Предварительно с нижней стороны щита снимается пыль и отбрасывается в пылесборник. Губчатая съемная резина наносящих вальцов, смачивает нижнюю поверхность щита и подает его в зону растирающих вальцов, которые равномерно втирают раствор.

Верхняя поверхность щита покрывается после обработки нижней.

Для пропитки на станке можно применять различные соли металлов, которые не оказывают на пористую резину типа «ОНАЗОТ» заметного влияния.

Станок можно устанавливать в линию для поточной обработки мебельных щитов.

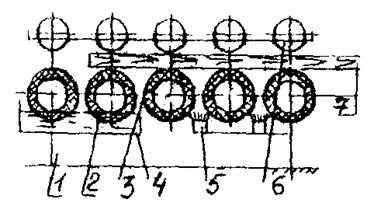

Рис. Схема станка для поверхностной пропитки - крашения щитовых древесных материалов
