Наименование проекта

Ультразвуковой структурный анализатор ЦВТ-6

Назначение

Работа в помещении при температуре окружающего воздуха от 10 до 30°С и относительной влажности не более 80% и нормальном атмосферном давлении

Рекомендуемая область применения

Радиотехника, машино-и деталестроение для измерения коэффициента поглощения упругих колебаний, внутреннего трения

Описание

Описание к ИЛ № 29-186-04

Результат выполнения НИР.

Измерение основано на методе объемной реверберации ультразвука в замкнутом объеме, ограниченном наружными и внутренними поверхностями исследуемых объектов.

Устройство для измерения коэффициента затухания акустических колебаний содержит (см. схему) генератор тактовых импульсов 1, соединенный через генератор импульсов высокой частоты 2 с акустическим датчиком 3, приемник электрических сигналов 4, соединенный с амплитудным дискриминатором 5, формователь строба 6, переменную задержку 7, селектор импульсов 8, соединенный с выходом амплитудного дискриминатора, и с первыми входами счетчиков электрических импульсов 9,10, 11, цифрового индикатора 12 и объекта исследования 13.

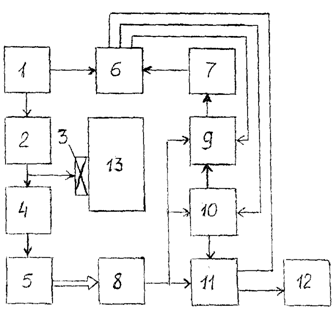

Рис. Блок - схема ультразвукового структурного анализатора ЦВТ-6

Преимущества перед известными аналогами

Конструкция прибора позволяет проводить измерения на деталях произвольной формы без предварительной обработки поверхностей

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике анализатора

Технико-экономический эффект

Повышение производительности работ в 3 раза

Возможность передачи за рубеж

Возможна передача за рубеж
