ИННОВАЦИИ БИЗНЕСУ

Номер

29-181-04

Наименование проекта

Вакуумно-плотное соединение лейкосапфира и титана, керамики и титана

Назначение

Для работы узлов титан-лейкосапфир и керамика-титан, работающих при темературах до 500°С на воздухе и 1100°С в вакууме

Рекомендуемая область применения

Оптика, электронная промышленность, машиностроение для применения в оптических приборах

Описание

Описание к ИЛ № 29-181-04

Результат выполнения НИР.

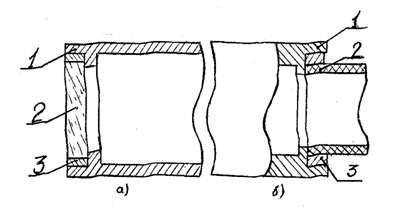

Вакуумно-плотное соединение (см. рис.) образуется посредством припоя 3 титанового цилиндра 1 с диском 2 и лейкосапфира диаметром до 40 мм, толщиной до 5 мм (см. рис. а) или титанового цилиндра 1 с керамической трубкой 2 диаметром от 5 до 60 мм. (см. рис. б).

При охлаждении места спая температуру эксплуатации узлов в вакууме можно поднять до 1500°С. На основе узлов керамика-титан, лейкосапфир-титан изготовлены высокотемпературные оптические кюветы-преобразователи частоты излучения эксимерного лазера, работающие на парах металла (t=1300°С).

Разработаны высокотемпературные токовводы (эксплуатация до 500 °С на воздухе) различных конфигураций, позволяющие выдержать токи до 150 А.

Рис. вакуумно-плотное соединение

а) лейкосапфир-титан

б) керамика (al ₂ o ₃ )-титан

Преимущества перед известными аналогами

С использованием вакуумно-плотных соединений лейкосапфир-титан и керамика-титан получена возможность их применения в оптических приборах, где требуется обеспечить высокий вакуум при высоких температурах

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается получение стабильных результатов

Технико-экономический эффект

Повышение надежности работы оптических приборов на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

02.11.2004
