ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-178-04 |
|||
|
Наименование проекта Высокоточный электромеханический модуль линейного перемещения |
|||
|
Назначение Использование в качестве приводного устройства в промышленных роботах, станках и другом гибком транспортном оборудовании |
|||
|
Рекомендуемая область применения Машиностроение, металлургия, в гибком транспортном оборудовании, где требуется неограниченная величина поступательного перемещения |
|||
|
Описание

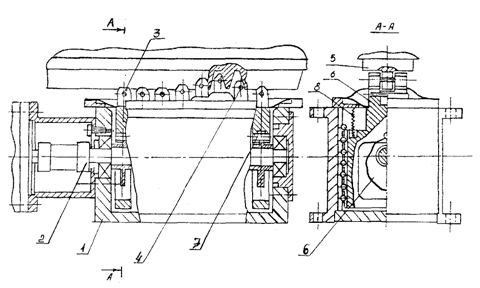

Описание к ИЛ № 29-178-04 Результат выполнения конструкторско-технологической разработки. Высокоточный электромехенический модуль представляет собой (см. рис.) корпус 1, в котором на подшипниках качения вращается вал генератора 2 бегущей волны и перемещается возвратно - поступательно толкатели 3, зацепляющиеся с помощью роликов 4 с рейкой 5. На валу генератора по винтовой линии насажаны идентичные кулачки 6, с которыми через ролики 7 контактируют толкатели, поджимаемые пружинами 8. Равномерный сдвиг по фазе движения толкателей и установка их с шагом, отличительным от шага зубьев рейки, при вращении вала генератора создает бегущую вдоль рейки волну зацепления. При этом часть толкателей перемещает рейку, а часть, касаясь другой стороны профиля зуба, обеспечивает выбор зазора (осевого люфта) в передаче. Для вращения кулачкового генератора механической бегущей волны применен шаговый микроэлектродвигатель типа ДШИ 200. Предусмотрена возможность встройки дополнительных передаточных механизмов между валом электродвигателя и генератором волн. Опоры толкателей и генератора волн защищены от воздействия внешней среды эластичной герметичной диафрагмой.
Рис. Высокоточный электромеханический модуль линейного перемещения |
|||
|
Преимущества перед известными аналогами Волновой принцип зацепления роликовых толкателей с прямозубой рейкой обеспечивает высокую плавность движения, выбор зазоров, высокий КПД и большую редукцию в приводе |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Использование модуля позволило повысить точность перемещения изделий |
|||
|
Технико-экономический эффект Повышение производительности труда в 2,5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 02.11.2004 |
