Описание к ИЛ № 29-174-04

Результат выполнения конструкторско-технологической разработки.

Устройство включает в себя (см. рис.) кондуктор 1 с последовательно соединенным шламоотборником 2, делитель 3, отстойную емкость 4, пробоприемный контейнер 5.

Кондуктор служит для полного улавливания выходящей из скважины струи промывочной воды и отвода ее на делитель, с помощью которого осуществляется непрерывное отделение части бурового шлама в пробу.

Отстойная емкость обеспечивает разделение воды и шлама, причем чистая вода в верхней части отстойной емкости, а буровой шлам накапливается в пробоприемном контейнере.

Принцип действия устройства заключается в следующем. В процессе бурения скважины промывочная вода с буровым шламом через кондуктор направляется на защитную сетку шламоотборника и затем проходит через делительный орган, содержащий последовательно соединенные распределительные конусы и делительные воронки. Непрерывно отделяемая часть буровых вод через погружную трубку поступает в нижнюю часть отстойной емкости, уровень воды в которой постепенно повышается; однако скорость осаждения частиц шлама больше, чем скорость подъема уровня жидкости, вследствие чего чистая вода сливается через отверстие в верхней части отстойной емкости, а буровой шлам накапливается в пробоприемном конвейере.

После проходки опробуемого интервала скважины бурение прекращают, скважину тщательно промывают, шламоотборник снимают, заменяют другим с порожним контейнером и бурение продолжают. В течение последующего интервала времени бурения отобранная проба шлама с предыдущего интервала полностью осаждается в пробоприемном контейнере, после чего чистую воду сливают через сливной клапан, расположенный в нижней части отстойной емкости, отделяют пробоприемный стакан с пробой, закрывают крышкой и этикетируют. Операции по отбору последующих шламовых проб повторяются.

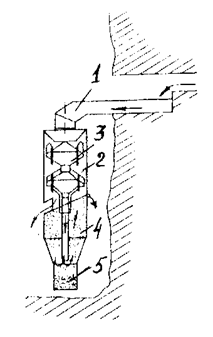

Рис. Схема устройства для приустьевого поинтервального отбора шламовых проб
