Номер 29-173-04 |
|||
|
Наименование проекта Магнитопорошковый дефектоскоп |
|||
|
Назначение Неразруш-щий контроль кач-ва поверх-ти и внутренн. строения литых, сварных и др. металл. конструкций и деталей, изготовл-х из углеродистых и низколегир-х сталей с целью выявл-я различ. дефектов типа макро-и микротрещин, плен,пустот и т.п |
|||
|
Рекомендуемая область применения Машиностроение, на объектах стройиндустрии, а также при контроле металлов различных высокоответственных аппаратов, котлов, специальных сооружений с высокими параметрами рабочей среды, емкостей, литой арматуры и др. изделий в случае их периодич. аттестации |
|||
|
Описание

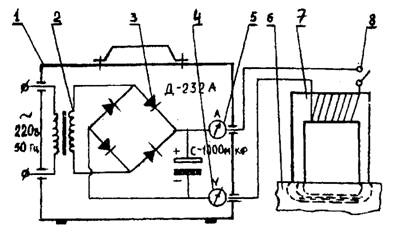

Описание к ИЛ № 29-173-04 Результат выполнения конструкторско-технологической разработки. Магнитопорошковый дефектоскоп состоит из электроизолированного корпуса 1 и ферромагнитного зонда-датчика 7, представляющего собой двухполосный электромагнит с сердечником из магнитомягкого материала. В корпусе дефектоскопа вмонтированы понижающий трансформатор 2, выпрямитель 3 со сглаживающим емкостным фильтром, регистрирующие выходные электрические характеристики, вольтметр 4 и амперметр 5, тумблер 8 включения прибора в блоке с плавным предохранителем. Контроль качества объекта дефектоскопом осуществляется следующим образом. На предварительно очищенную поверхность 6 исследуемого металла наносится металлопорошковая эмульсия. Затем феррозонд дефектоскопа накладывается вертикально полюсами на данную поверхность, и на его обмотку при включении тумблера подается напряжение. Электрический ток, проходя по обмотке соленоида, генерирует на поверхности и подверхностных слоях изучаемого металла в зоне полюсов наложенное постоянное магнитное поле. Тумблер включения и выключения дефектоскопа расположен непосредственно на рукоятке ферродатчика. Питание осуществляется от сети переменного тока напряжением 220 В. Данная модификация прибора наиболее успешно может быть использована при контроле плоских поверхностей изучаемых объектов, а также поверхностей с высоким рисунком кривизны.
Рис. Магнитопорошковый дефектоскоп МПД-1 |
|||
|
Преимущества перед известными аналогами При наличии в данной зоне какого-либо очага поражения металла порошковый реагент под влиянием магнитных силовых линий концентр-ся по краям дефекта, точно копируя его очертания и место залегания. Прибор работает с сухим порошковым реагентом |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Дефектоскоп удобен в работе, является переносным, общий вес его с феррозондом не превышает 6 кг |
|||
|
Технико-экономический эффект Улучшение качества изделий в 3, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 25.10.2004 |
