Номер 29-172-04 |
||||||
|
Наименование проекта Измерение температурных полей в изделиях из силикатного бетона |
||||||
|
Назначение Использование при термовлажной обработке |
||||||
|
Рекомендуемая область применения Промышленность строительных материалов |
||||||
|
Описание Результат выполнения конструкторско-технологической разработки. На рис. 1 приведена схема замоноличивания термопар. Термопара № 1 устанавливается в паровом пространстве автоклава, термопары №ii и № ivустанавливаются на глубину50мм от верхней и нижней плоскости изделия, термопара №iii- в центре изделия. Строительные изделияi(рис. 2) с замоноличенными термопарами 2 устанавливают в автоклаве 3. Показания термопар во время автоклавной обработки фиксируется многоточечным потенциометром 4 типа КСМ-4 градуировки ХК, шкала прибора 0 - 200 °С. Хромель-копелевые термопары представляют собой провод диаметром 0,5 мм, покрытый термостойкой эмалью Для придания усиленной термостойкости каждая жила термопары обматывается фторпластовой пленкой с кремнийорганическим лаком ЭФ-3. После изготовления каждая термопара подвергается индивидуальной проверке на соответствие стандартной градуировке. Ввод термопар в автоклав осуществляется через герметичное устройство 5, состоящее из двух металлических фланцев с фторопластовыми прокладками, между которыми пропускаются проводники термопар. Данные измерений используются для выбора оптимального режима термовлажной обработки строительных изделий.
Рис. 1 Схема замоноличивания термопар в изделие

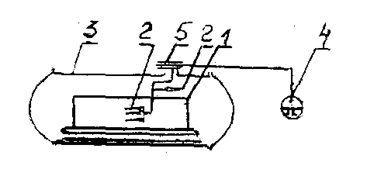

Рис. 2 Функциональная схема контроля температуры в изделии при влажностной обработке |
||||||
|
Преимущества перед известными аналогами Измерение температурных полей согласно предлагаемому методу обеспечивает возможность установления оптимального режима формования изделий в автоклавах |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Обеспечивается получение стабильных результатов |
||||||
|
Технико-экономический эффект Экономия теплоносителя в 2,5 раза |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 22.10.2004 |
