Описание к ИЛ № 29-164-04

Результат выполнения конструкторско-технологической разработки.

Устройство (см. рис.) содержит полый корпус 1, с одного торца закрытый крышкой 2, установленной в корпусе на резьбе. На другом конце корпуса расположен штуцер 3 с выходным отверстием 4. На крышке 2 просверлено входное отверстие 5, сообщенное с отверстием ввинченной в крышку втулки 6.

Внутри корпуса расположен запорный орган, выполненный в виде стакана 7, перекрывающего своим днищем с уплотнителем 8 выходное отверстие 4. На торце стакана со стороны, противоположной днищу, установлена заглушка 9, открывающая втулку 6.

Внутри стакана помещен отражатель 10, закрепленный на втулке 6. Полость 11 отражателя сообщена с отверстием втулки, а отверстиями 12, выполненными в отражателе со стороны, обращенной к заглушке, - с полостью 13 стакана 7. В заглушке выполнены отверстия 14, сообщающие полость 13 с полостью корпуса. Между корпусом и стаканом размещена пружина 15, нагружающая стакан в сторону открытия.

Устройство работает следующим образом. В исходном состоянии, когда рабочая жидкость не поступает в магистральный трубопровод, в котором установлено устройство для аварийного перекрытия трубопровода. Стакан удерживается пружиной 15 в открытом положении. При подаче рабочая жидкость через входное отверстие втулки попадает в полость отражателя. Из отражателя через отверстия 12 и отверстия 14 заглушки стакана рабочая жидкость поступает в полость корпуса, а из нее - в выходное отверстие. При колебаниях давления в системе или при возникновении в ней гидроудара деформационный слой (гидроудар), двигаясь от входного отверстия 5 в полость отражателя, частично гасится в ней за счет расширения полости (уменьшения скорости). При переходе деформационного слоя через отверстия 12 в полость стакана энергия гасится также за счет расширения полости. Значительная часть энергии гидроудара гасится за счет увеличения сопротивления при проходе через отверстия 14 заглушки, так как суммарная площадь проходного сечения отверстий 14 меньше суммарной площади отверстий 12. Ослабленный гидроудар гасителя в полости корпуса происходит между крышкой корпуса и заглушкой за счет перемещения стакана вниз и увеличения объема полости корпуса между крышкой корпуса и заглушкой.

После выравнивания давления в системе, клапан под действием пружины возвращается в верхнее положение. Пр резком падении давления рабочей жидкости в системе (прорыв трубопровода за устройством) резко падает давление в полости корпуса, вследствие этого возрастает скорость истечения жидкости через отверстия 12 и 14 и возникает реактивная сила струи, действующая на клапан в сторону выходного отверстия 4, сжимает пружину 15 и перекрывает выходное отверстие 4.

Открытие стакана 7 происходит путем подачи жидкости в выходное отверстие 4 от гидрораспределителя.

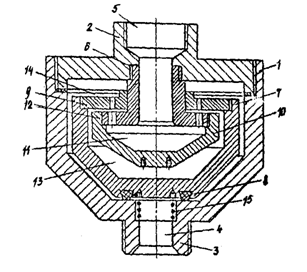

Рис. Устройство для аварийного перекрытия трубопроводов
