Номер 29-153-04 |
|||||||||||||||||
Наименование проекта Устройство для воздушного охлаждения грунта |
|||||||||||||||||
Назначение Для краткосрочного, так и для постоянного поддержания расчетного температурного режима в основании здания |
|||||||||||||||||
Рекомендуемая область применения Строительство в районах распространения вечномерзлых грунтов |
|||||||||||||||||
Описание
Описание к ИЛ № 29-153-04 Результат выполнения конструкторско-технологической разработки. Предлагаемое устройство, помимо собственно вертикальной трубы, включает в себя насажанное с возможностью поворота на трубу колено 1 (см. рис.) и плоское кольцо 2, закрепленное на колене 1 узелками 3. Колено и кольцо выполнены из жести толщиной 1 - 2 мм. Устройство работает зимой. В этот период горизонтальный канал колена 1 должен быть ориентирован отверстием на наветренную сторону. Кольцо препятствует движению воздуха, поэтому через зазор между коленом и кольцом воздух проносится с повышенной скоростью, создавая разрежение давления у выходного отверстия и тем самым, усиливая вытяжку воздуха из него. Описанная конструкция выявлена как оптимальная из серии опытов по исследованию влияния воронок (экранов) с разным углом конусностиa, коаксиально закрепленных на горизонтальной части колена. Воронки размещались навстречу воздушному потоку как большим (a>180°), так и меньшим (a<180°) отверстием. Опыты показали, что при размещении воронок в пределах горизонтальной трубы скорость потока воздуха в ней увеличивается, причем максимальные скорости наблюдаются при размещении воронок на расстоянии 0,5-1,5 диаметра трубы (dТ) от ее выходного отверстия. При размещении воронок за горизонтальной (вблизи ее отверстия) трубой наблюдается обратный эффект - затекание воздуха в отверстие горизонтальной трубы. Результаты наблюдений за скоростью движения воздуха в трубе (vт, м/с) при скорости ветра 3 м/с при разных углах конусности (a) воронок и расположении их на расстоянии от конца горизонтальной трубы (в сторону ее перегиба) 0,5dТ приведены в таблице (a= 0° соответствует отсутствию воронки,a=180° - вырождению воронки в плоское кольцо).
таблица
Таким образом, максимальная вытяжка обеспечивается при плоской, кольцевой форме экрана. Установлены также оптимальные размеры ширины кольца - 0,6ё1,1dТ и ширины щели между трубой и кольцом, которая равна или больше 1,3dТ.

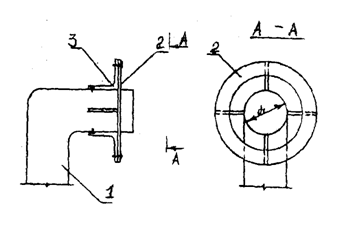

Рис. Вытяжная труба устройства для воздушного охлаждения грунта
|
|||||||||||||||||
Преимущества перед известными аналогами Максимальная вытяжка обеспечивается при плоской, кольцевой форме экрана |
|||||||||||||||||
Стадия освоения Внедрено в производство |
|||||||||||||||||
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||||||||||||||||
Технико-экономический эффект Улучшение качества строительства в 3 раза |
|||||||||||||||||
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||||||||||
Дата поступления материала 15.09.2004 |
