Описание к ИЛ № 29-144-04

Результат выполнения НИР.

Долото состоит (см. рис.) из корпуса 1, выполненного в виде сплошной несварной конструкции внешней цилиндрической формы, содержащего ниппель, два периферийных 2 и центральный продувочный канал 3, отверстия 4 под крепежные болты 5, отверстия 6 под хвостовики 8. Долото снабжено сменными эксцентричными секциями 7, имеющими цилиндрические или конические хвостовики 8, вертикальные цапфы 9. Вставной хвостовик 8 закрепляется с торца болтом 6, имеет канал - резервуар 10 для смазки опоры. Канал может периодически наполняться маслом и подаваться в опору под давлением наконечника 11 крепежного болта 5, ввертываемого в резьбовое отверстие торца хвостовика. Опоры шарошек выполнены с подшипниками скольжения с фланцевым герметизирующим замковым соединением, состоящим из неразрезного фланца 12, прикрываемого шайбой 13. Шарошки 14 имеют в одной части цилиндрическую 15, а в другой части 16 - шаровую форму с нижней рассечкой 17.

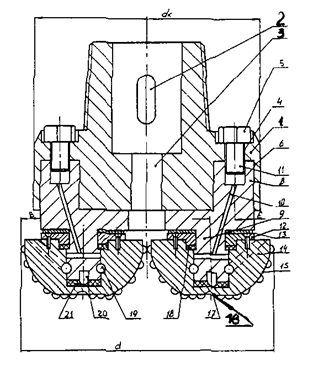

Рис. Буровое долото. Основной вид

Рис. 2. Вариант сменной эксцентричной секции с цилиндрическим хвостовиком

Опора каждой шарошки имеет уплотнение 18, прижимаемое неразрезным накидным фланцем 12 для герметизации маслонаполненного подшипника скольжения опоры.

Фланец крепится к торцу шарошки известными способами, например, винтами или вальцовкой. Соединение шарошки с цапфой дополнительно выполнено замковым шариковым подшипником 19.

В торец цапфы по центру запрессован твердосплавный штырь 20 со сферической головкой, которая контактирует с ответной выемкой в запрессованной внутри шарошки твердосплавной круглой пластины.
