Описание к ИЛ № 29-141-04

Результат выполнения конструкторско-технологической разработки.

Узловое соединение включает в себя (см. рис.) полый сердечник 1 с резьбовыми соединениями и стержни 3, закрепленные в резьбовых отверстиях посредством болтов 4, имеющих поводковые гайки 5 с прорезями 6 для поводковых штифтов 7, а на торце 8 резьбового конца болта выполнены взаимно перпендикулярные щелевые прорези 9. В полом сердечнике в верхней его части, свободной от резьбовых отверстий, соосно его вертикальной оси выполнено монтажное отверстие 10. Для предотвращения самовывинчивания болтов последние своими торцами с щелевыми взаимно перпендикулярными прорезями 9 замоноличены твердеющим составом 11, помещенным в полость сердечника через монтажное отверстие.

Для обеспечения демонтажа в полом сердечнике в нижней части соосно его вертикальной оси и оси верхнего монтажного отверстия выполнено дополнительное отверстие 12, через которое удаляется твердеющий состав. При этом твердеющий состав 11 может быть легко разрушаемым материалом, например, на основе цемента, или растворимым, или легкоплавким материалом, например, капроном.

На строительной площадке операция по предотвращению самовывинчивания болтов, крепящих соединяемые стержни в резьбовых отверстиях полого сердечника, сводится к заливке заранее приготовленного состава в полость сердечника, при этом одновременно блокируется все закрепленные в сердечнике болты.

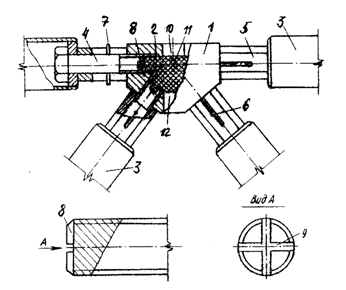

Рис. Узловое соединение
