Описание к ИЛ № 29-139-04

Результат выполнения конструкторско-технологической разработки.

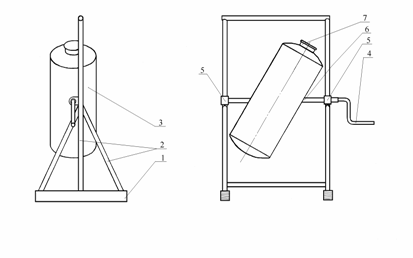

Протравливатель семян ПС-4 состоит (см. рис.) из деревянного основания 1, установленных на нем стоек 2 со снабженным приводной рукояткой 4 и вращающимся в подшипниковых узлах с пластмассовыми втулками 5 вала 6.

Резервуар 3 установлен на валу наклонно под углом 50°. В торцовой части резервуара смонтирована крышка 7 с быстросъемным зажимом.

Резервуар служит для засыпки в него семян и сухих или жидких химических препаратов, перемешивания их при вращении емкости вместе с валом в подшипниковых узлах за проводную рукоять вручную.

Протравливание семян производится по следующей технологической схеме. Оператор открывает крышку 7 резервуара 3, засыпает внутрь семена и химические препараты в требуемом инструкцией по эксплуатации количестве, закрывает крышку, вращает резервуар за рукоятку 4 со скоростью около 50 оборотов в минуту, после чего крышка открывается и семена высыпаются поворотом резервуара в подставленную тару. За время технологического цикла продолжительностью около 6 минут выполняется 300 оборотов рукоятки.

При массе обрабатываемых семян 4 кг и их объемах для сосны, кедра и ели 9,4, 5,7 и 10 дм ³ соответственно масса ТМТД за цикл протравливания составляют по ДВ 0,03 кг, фактически 0,04кг.

При обработке семян 0,5% раствором перманганата калия при соотношении объемов препарата и семян 2 : 1 объемы семян сосны, кедра и ели составили 4,7 5,7 и 5,0 дм ³ соответственно, их масса 2,5 5,0 и 2,5 кг, объем рабочего раствора 9,4 11,4 и 10,0 дм ³, общий вес одной заправки протравливателя 11,9 16,4 и 12,5 кг. Расход сухого препарата для приготовления растворов для семян сосны 0,047 кг, кедра 0,057 кг и ели 0,050 кг.

По своим технико-эксплуатационным показателям протравливатель семян полностью соответствует условиям работы в лесных питомниках и на опытных участках с площадью посевов до 3 га.
