Номер

29-133-04

Наименование проекта

Прибор ОФ-1А для определения флюорита в горной породе

Назначение

Визуальное определение в породах флюорита; люминисцирующего под действием ультрафиолетовых лучей

Рекомендуемая область применения

Горное дело, в подземных горных выработках

Описание

Описание к ИЛ № 29-133-04

Результат выполнения конструкторско-технологической разработки.

Прибор выполнен в виде ручного фонаря, питающегося от аккумулятора. Источником ультрафиолетового излучения является лампа ЛУФ-4.

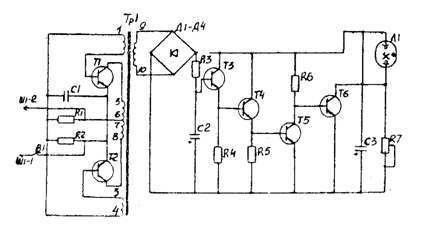

Принципиальная электрическая схема прибора представляет собой (см. рис.) преобразователь постоянного тока, собранный на транзисторах Т ₁, Т ₂ и трансформатора Тр1. Преобразование напряжения питания выпрямляется диодным мостом Д ₁-Д ₄.

Выпрямленное напряжение подается на лампу Л1 через гасящее сопротивление К7, которое ограничивает рабочий ток лампы. Параллельно с резисторомr7включен ключ на транзисторе Т6, работой которого управляет реле времени, выполненное на транзисторах Т3; Т4; Т5. В момент включения, пока не заряжен конденсатор С2, транзистор Т3 закрыт, следовательно, и закрыты транзисторы Т4 и Т5.

Напряжение на транзисторе Т4 поддерживает транзистор Т6 в открытом состоянии. Ток через лампу в этот момент складывается из токов через транзистор Т6 и сопротивлениеr7и составляет 0,6-0,8 А. Этот ток нужен для нагрева лампы. После зарядки компенсатора С2 откроются транзисторы Т3; Т4; и Т5, а транзистор Т6 закроется. Ток через лампу определяется сопротивлениемr7. Лампа работает в номинальном режиме.
