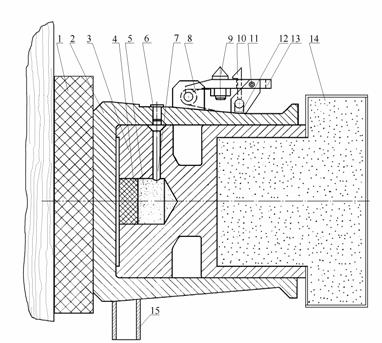

Отряхиватель представляет собой (см. рис.) устройство для передачи дереву ударного импульса на высоте около 3 м. Он состоит из снабжённого амортизатором 1 цилиндра 2 и поршня 3, во внутренней полости которого размещён закрытый пыжом 4 заключённый в полиэтиленовый пакет пороховой заряд 5. В цилиндре имеется отверстие, в которое вкладывается капсюль 6, которое соединяется с запальным отверстием 7 в поршне. На внешней поверхности цилиндра 2 размещён ударно - спусковой механизм, включающий спиральную пружину 8, боёк 9, собачку 10, предохранитель 11, спусковой рычаг 12 и взводную рукоять 13. К предохранителю и спусковому рычагу крепится спусковой шнур (не показан). На поршне имеется полость 14 для размещения в ней дополнительного груза массой до 15 кг (например, грунта). На нижней по отношению к ударно - спусковому механизму поверхности цилиндра смонтировано гнездо для шеста 15.

Устройство работает следующим образом. Оператор, подойдя к учётному участку, выбирает модельные деревья. В поршень закладывается пакет с зарядом пороха 5, соответствующей диаметру модельного дерева массы и пыж 4, а в запальное отверстие - капсюль 6. При необходимости в полость 14 поршня 3 загружается грунт. Ударно - спусковой механизм взводится и ставится на предохранитель, цилиндр одевается на шест, после чего в него вставляется поршень. После закрепления шеста с устройством к стволу дерева быстросъёмной стяжкой оператор расстилает полог для сбора упавших гусениц (или шишек), отходит на противоположную сторону дерева и натягивает спусковой шнур. Предохранитель выходит из гнезда, спусковой рычаг отводит собачку и освобождает боёк, который под действием спиральной пружины ударяет по капсюлю, пламя через запальное отверстие прожигает упаковку заряда и воспламеняет его. Поршень под действием пороховых газов вылетает из цилиндра, который через амортизатор передаёт энергию выстрела стволу дерева. Сотрясение ствола дерева передаётся кроне, находящиеся в ней гусеница или шишки падают на полог.

При практической работе снижение дальности полёта поршня до 3 - 5 м достигается присоединением к нему тормозного парашюта (в опытах использовался вытяжной парашют).
