Описание к ИЛ № 29-126-04

Результат выполнения конструкторско-технологической разработки.

Предлагаемый стенд состоит (см. рис.) из стойки 4, зажимного устройства 6, мерной емкости 1 и соединительных шлангов. Стойка изготовлена из деревянного бруса 200 х 200 мм. Зажимное устройство в виде желобка с упором 7 и зажимным винтом 8 изготовлено из патрубка, разрезанного по длине. В желобке просверлено отверстие, равное отверстию эжектора, к которому приварен штуцер для крепления отводного шланга 3.

Для проведения испытаний эжектор 5 вставляется в зажимное устройство таким образом, чтобы его отверстие совпало с отверстием в желобке. Эжектор закрепляется зажимным винтом и после этого к нему сверху подсоединяется нагнетательный шланг 9 от насоса через шпиндельную трубу 10. Снизу от эжектора идет шланг 2 в мерную емкость, наполненную водой или буровым раствором. Испытания ведутся при подаче промывочной жидкости на различных режимах.

Жидкость от насоса через ведущую штангу, закрепленную в шпинделе и соединенную шлангом с испытуемым эжектором, прокачивается через смесительную камеру, отводной канал и идет в отводной шланг, создавая в смесительной камере некоторое разрежение. За счет этого из мерной емкости часть жидкости всасывается в смесительную камеру и, смешиваясь с основным потоком, выбрасывается.

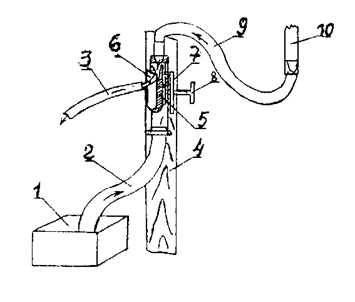

Рис. Стенд для проверки и регулирования эжекторов буровых снарядов
