Описание к ИЛ № 29-122-04

Результат выполнения НИР.

Циклон включает в себя (см. рис.) цилиндрический корпус 1 с входным тангенциальным патрубком 2 и выходным осевым патрубком 3. В нижней части корпуса, выполненной в виде конуса, расположен пылевой патрубок 4 для тонкодисперсной пыли. На боковой поверхности корпуса 1 в верхней и нижней половинах расположены тангенциальные щели, соответственно, 5 и 6. Тангенциальные щели 5 верхней половины направлены попутно потоку внутри корпуса, а тангенциальные щели 6 нижней половины - встречно к потоку внутри корпуса. Нижняя часть верхних прорезей расположена на уровне верхней части нижних прорезей, а сами прорези смещены относительно друг друга на полшага (в верхней и нижней половинах корпуса).

Корпус установлен в квадратный кожух 7, имеющий в нижней, сужающейся в виде пирамиды части дополнительный пылевой патрубок 8 для отделения грубой пыли.

Кожух имеет возможность съема с корпуса для ремонта и осмотра щелей. Установка щелей в верхней половине корпуса циклона попутно потоку позволяет возвращать в циклон газовую фазу, которая попадает в пылевой дополнительный патрубок в кожухе.

Установка щелей в корпусе в нижней части встречно к потоку позволяет срезать слой с грубой пылью, которая поступает в кожух и далее, в дополнительный пылевой патрубок. Смещение щелей верхней и нижней частей корпуса циклона на полшага создает благоприятные аэродинамические условия для входа и выхода газовой фазы, так как не вызывает встречных потоков, ведущих к завихрениям. Исполнение верхней части нижних прорезей на уровне нижней части верхних прорезей позволяет использовать максимально поверхность корпуса для сепарации твердой и газообразной фазы.

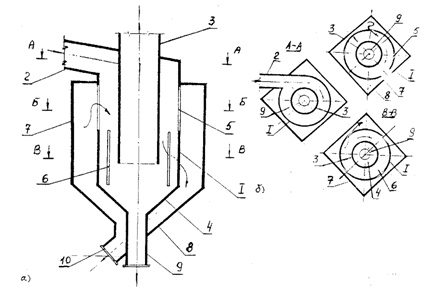

Рис. Циклон с отличительным конструктивным исполнением щелей в корпусе:

а) продольный разрез

б) разрезы А-А, Б-Б, В-В
