ИННОВАЦИИ БИЗНЕСУ

Номер

29-121-04

Наименование проекта

Устройство для размола волокнистых материалов

Назначение

Размол волокнистых материалов растительного происхождения (например, древесная целлюлоза) и минерального происхождения (асбест)

Рекомендуемая область применения

Целлюлозно-бумажная, химическая промышленности, промышленность строительных материалов для диспергирования в жидкости других материалов при приготовлении устойчивых эмульсий и суспензий

Описание

Результат выполнения конструкторско-технологической разработки.

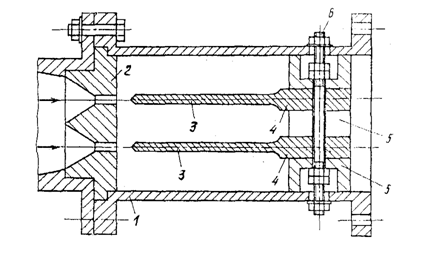

Устройство представляет собой (см. рис.) корпус 1, в котором размещены сопла 2 для подачи жидкости. Примыкающая часть 4 пластины 3 имеет толщину не менее чем в 2 раза большую, чем деформируемая часть пластины 3. Примыкающая часть выступает на 10-15 мм за кромки бобышек 5, стянутых шпильками 6, которые крепят пакет пластин к корпусу 1.

Устройство работает следующим образом. Струя жидкости, выходя из сопел 2, под давлением 0,2-0,8 МПа попадает на заостренную кромку пластины 3. Струя, ударяясь в кромку, срывается на ее уступах, образуя вихри, следующие друг за другом по обеим сторонам пластины-резонатора. Чередование вихрей приводит к периодическому изменению давления по сторонам пластины, что вызывает генерацию устойчивых незатухающих колебаний, которые диспергируют взвешенные в жидкости частицы обрабатываемого материала.

Рис. Устройство для размола волокнистых материалов

Преимущества перед известными аналогами

Более полное использ-е деформац-х возможностей резонатора, выполн-го в виде пластины равного сопротивл-я при не менее чем 2-х кратном утолщении примыкающей части пластины в зоне защемления и удлинений этой части от места заземл-я на 10-15мм

Стадия освоения

Внедрено в производство

Результаты испытаний

Повышение степени диспергирования материала

Технико-экономический эффект

Повышение производительности труда в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.06.2004
