Описание к ИЛ № 29-119-04

Результат выполнения конструкторско-технологической разработки.

Устройство состоит из кольцевого держателя 1 для фиксации пробирки 2 с образцом испытуемого вещества 3. Держатель установлен соосно на гофрированной мембране 4 с установленным на ней пьезоэлементом 5 и закрепленной по контуру на стенке цилиндрического сосуда 6 для термостатирующей жидкости 7. В сосуде 6 установлены два электромагнита 8, оси которых расположены в горизонтальной плоскости под углом 180° друг к другу. Кроме того, устройство содержит блок термостатирования, блок питания, выполненный в виде импульсного генератора напряжения, а также блок регистрации, состоящий из компаратора, к первому входу которого подключен через промежуточный усилитель пьезоэлемент, ко второму - источник напряжения, а выход соединен с таймером. Регулировка порога срабатывания компаратора и чувствительности устройства в целом достигаются регулировкой напряжения на его входе.

Устройство работает следующим образом. Пробирку с испытуемым образцом (робой смолы, клея), в которую помещено магнитное тело 9, например, калиброванный стальной шарик, устанавливают в кольцевой держатель и включают питание устройства. Генератор напряжения начинает вырабатывать импульсы частотой 100-1000 Гц, при этом положительная полуволна поступает на катушку левого по схеме, а отрицательная - правого по схеме электромагнитов.

Под воздействием наводимого электромагнитного поля магнитное тело начинает совершать в исследуемом веществе возвратно-поступательные движения в горизонтальной плоскости. Причем, если в начальный период нагрева магнитное тело движется в исследуемом веществе свободно, то по мере нарастания вязкости сопротивление движению увеличивается, соответственно увеличивается и амплитуда колебаний, передаваемая от магнитного тела - веществу - пробирке - держателю - мембране и далее на пьезоэлемент. Как только усиливаемое напряжение сигнала пьезоэлемента становится выше порога напряжения срабатывания компаратора, с него на таймер поступает сигнал об окончании регистрации времени желатинизации.

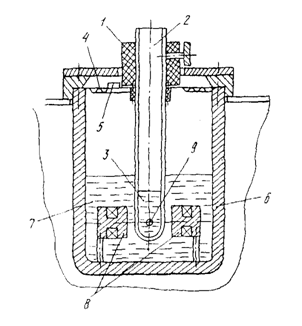

Рис. Устройство для определения времени желатинизации связующих
