Описание к ИЛ № 29-117-04

Результат выполнения конструкторско-технологической разработки.

Сталежелезобетонные панели представляют собой пространственную трехгранную сталежелезобетонную конструкцию, верхний пояс которой состоит из ребристых железобетонных плит размерами в плане 3х6 м, решетка и нижний пояс - из металлических прокатных профилей.

Узловые соединения решетки и нижнего пояса выполнены на болтах, соединение металлических раскосов и железобетонной плиты верхнего пояса осуществляется с помощью специальных закладных деталей. Плиты верхнего пояса соединены между собой накладками.

Опираются ПСЖ на подстропильные фермы (балки) или на несущие стены и образуют жесткий диск покрытий. Сборка осуществляется на стенде, на стройплощадке или на заводе. Бригада из четырех человек за смену собирает и монтирует до двух ферм (при этом трудозатраты по сравнению со структурными конструкциями сокращаются почти втрое за счет уменьшения числа сборочных единиц). Монтируется ПСЖ как конструкция «напролет» кранами грузоподъемностью 25 и 40 т. Изготовление элементов ПСЖ осуществляется по прогрессивной агрегатно-поточной технологии. Поэлементная доставка ПСЖ в труднодоступные районы не требует специализированного транспорта.

Железобетонные конструкции в 4-5 раз тяжелее металлических, а расход металла в структурных конструкциях покрытий 3-4 раза больше, чем в железобетонных. В указанных конструкциях имеются зоны неэффективного использования материала: в структурных конструкциях на верхний сжатый пояс, прогоны и профнастил расходуется около 60% всего металла, а растянутые зоны железобетонных конструкций потребляют большую часть арматуры.

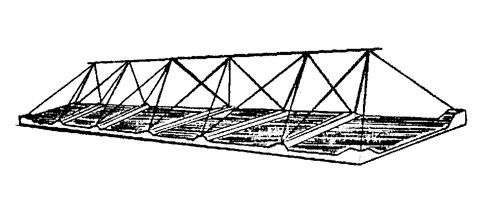

Рис. Сталежелезобетонные панели покрытия
