Описание к ИЛ № 29-116-04

Результат выполнения конструкторско-технологической разработки.

Щеледренажное орудие ЩДО - 1 состоит (см. рис.) из прицепной к базовому трактору 1 рамы 7, на которой смонтирован редуктор 4 с установленной на его выходном валу дисковой фрезой 2 с резцами 3. Привод редуктора посредством карданного вала 6 от вала отбора мощности тракторам 1. Фреза 2 закрыта защитным кожухом 5, направляющим продукты резания назад и влево по ходу орудия. От редуктора 4 приводится дополнительная фреза 8, по ходу которой установлен сдвигающий клин 9. При работе трактор 1 движется по торфянику, прорезая фрезой 2 дренажную щель. Фреза 8 прорезает дополнительную щель, а клин 9 сдвигает монолит торфа, закрывая дренажную щель на глубину 300 мм. Это предохраняет основную щель от засыпания при обработке почвы и, тем самым, обеспечивает её долговечность.

Щелевой дренаж в сочетании с разреженной до 350 - 400 м сетью открытых осушительных канав позволяет:

-в 30 - 40 раз увеличить размеры обрабатываемых полей;

-исключить строительство мостов и трубопереездов;

-уменьшить вымокание ценных кормовых трав;

-ускорить начало весенних полевых работ;

-в 20 - 25 раз снизить стоимость строительства осушительных систем;

-исключить нарушения ландшафтов и экологии болот.

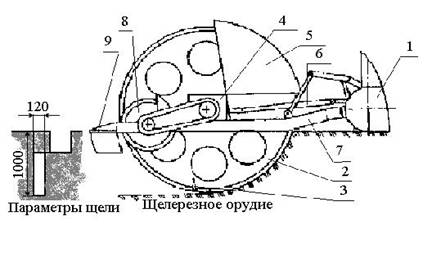

Рис. Щелерезное орудие ЩРО-1 к трактору ДТ-75Б
