Описание к ИЛ № 29-106-04

Результат выполнения конструкторско-технологической разработки.

Предлагаемая установка (см. рис.) состоит из теплоизолированного бака 1, змеевика 2, поплавкового уровнемера 3, насоса 4, площадки обслуживания 5, системы трубопроводов 6 для подачи воды, пара к установке и раствора к потребителю и манометрического термометра 7.

При эксплуатации установки в бак заливают воду, подают пар в змеевик, вывертывают крышку из очищаемой бочки и устанавливают ее в горловину отверстием вниз. Бочка через рычаг давит на конечный выключатель, который дает разрешение на включение насоса. Насос забирает воду из бака и подает по трубе в сопло.

Струями воды едкий натр растворяется, и раствор выливается в бак. При нагревании раствора до температуры 60°С манометрический термометр подает сигнал. При этом необходимо перекрыть пар, так как реакция растворения экзотермическая и в дальнейшем температура повышается. После растворения тем же насосом раствор подается по трубам к потребителю.

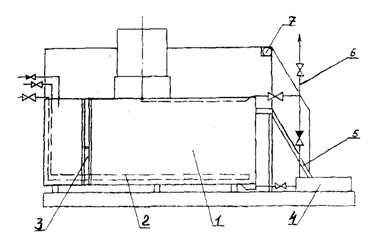

                           Рис. Установка для растворения едкого натра
