Описание к ИЛ № 29-102-04

Результат выполнения конструкторско-технологической разработки.

Распылитель жидкости представляет собой (см. рис.) полый корпус 1, внутренняя поверхность которого выполнена параболической формы, как наиболее удобная для формирования ультразвукового кавитационного вихря.

В верхней части корпуса расположены по касательной к его внутренней поверхности подводящие патрубки 2 и 3 подачи воды и воздуха, а также шлицевой паз 4. В крышке корпуса 1 расположен винт 5, оканчивающийся усечённым конусом 6, который позволяет регулировать сечение сопла 7 корпуса 1. При подаче в корпус 1 под давлением воды и воздуха по патрубкам 2 и 3 внутри него возникает кавитационный вихрь.

Наличие шлицевого паза 4 способствует дроблению плёнки жидкости на стенках корпуса 1 и возникновению ультразвука. Этим достигается ультрамелкодисперсное распыление жидкости до такого состояния, что её капли вырываются из сопла 7 в виде не опускающегося на землю облака тумана.

Изготовление распылителя возможно в условиях мастерских ремонтных предприятий, имеющих обычное металлообрабатывающее оборудование. Расходы на его эксплуатацию минимальны, ремонт и запасные части не требуются. Ориентировочная цена распылителя при единичном производстве не более 1 тысячи рублей, долговечность эксплуатации не ограничена.

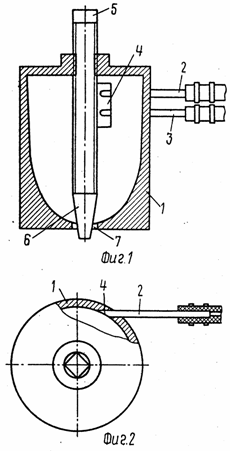

Рис. Малогабаритный мелкодисперсный пневмогидравлический ультразвуковой распылитель жидкости РПГ-1
