Результат выполнения научно-исследовательской работы.

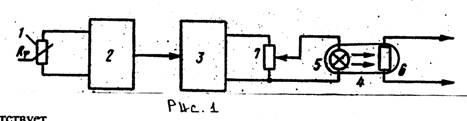

На рис. 1 приведена схема предлагаемого устройства. Преобразователь температуры содержит терморезистор 1, автогенератор 2, линейный преобразователь 3 частоты в напряжение, оптрон 4 с ламой 5 накаливания и фоторезистора 6 регулируемой потенциометр 7.

Преобразователь работает следующим образом.

Терморезистор 1 включен во время задающего цепь автогенератора 2 следовательно его частота определяется выражением:

что позволяет проинвестировать ветвь характеристики терморезистора на обратную.

Получение обратной зависимости падающей характеристики терморезистора на выходе автогенератора 2 позволяет реализовать ее компенсацию идентичной характеристикой преобразователя (например оптрона) в случае последовательного включения звеньев. Но так как сравнение частотного сигнала с аналоговой вольтамперной характеристикой оптрона невозможно, то частотные сигналы с помощью преобразователя частота - напряжения преобразуются в аналоговый сигнал напряжения, величина которого зависит от температуры терморезистора. Для выполнения линейности преобразования необходимо иметь одинаковую крутизну характеристик термостата и оптрона, на этом случае коэффициент деления делителяn=1. Если крутизна характеристик различна, то меняя значение коэффициентаnделения, можно всегда получить линейное преобразование (путем изменения крутизны проходной характеристики оптрона). Выбор начальных условий не ограничивает динамического диапазона измерений, который определяется характеристикой терморезистора.

Во многих случаях, особенно когда приходится проводить измерения температур с высокой разрешающей способностью, требуется применение специальных усилительных устройств. Однако применение усилителей постоянного тока для этих целей сопряжено с появлением значительных погрешностей связанных с дрейфом нуля и шумами. Предлагается прибор для изменения температур с высокой разрешающей способностью, основанной на применении частотного преобразователя.
