Результат выполнения научно-исследовательской работы.

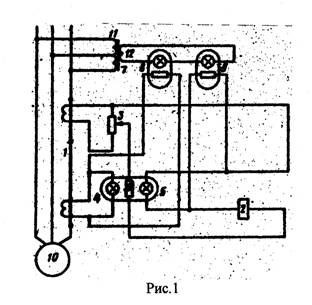

Сигнализатор крутящего момента на валу асинхронного электродвигателя рис. 1 содержит: трансформатор 1 тока, электромагнитное реле 2, подстроечный резистор 3, 2, лампы 4 и 5 накаливания и оптически связанный с ними фоторезистор 6, трансформатор 7 напряжения, оптроны 8 и 9. Первичная обмотка трансформатора тока 1 включена в разрыв цепи питания электродвигателя 10, первая его вторичная обмотка подключена к лампе накаливания 4 управления подсветки фоторезистора 6, а вторая - к подстроечному резистору 3, с помощью которого устанавливается напряжение питания последовательной цепи обмотки электромагнитного реле 2, лампа накаливания 5 оптической обработки связи и фоторезистора 6. Первичная обмотка 11 трехфазного трансформатора напряжения 7 подключена к сети питания электродвигателя 10, а вторичная 12 к лампам накаливания оптронов 8 и 9, фоторезисторы которых подключены параллельно к лампам накаливания 4 и 5.

Сигнализатор крутящего момента работает следующим образом: первичная обмотка трансформатора напряжения 7 подключена на линейное напряжение к цепи, следовательно, напряжение на вторичной обмотке определяющее напряжение на лампах накаливания оптронов 8 и 9, значение их световых потоков и значения сопротивления фоторезисторов определяется напряжением питания сети. При увеличении напряжения питания ток первичной обмотки трансформатора 1 тока увеличивается, что приводит к увеличению напряжения на лампе накаливания 4, уменьшению сопротивления фоторезистора 6, увеличению светового потока лампы накаливания 5 и ложному срабатыванию электромагнитного реле 2. Наличие трансформатора напряжения 7 и оптронов 8 и 9, фоторезисторы которых включены параллельно лампам накаливания 4 и 5 сигнализатора, устраняет ложное срабатывание в этом случае так как увеличение напряжения обмотки 11 трансформатора напряжения 7 вызывает рост напряжения на лампах накаливания оптронов 8 и 8, увеличению их световых потоков, что приводит к уменьшению сопротивлений фоторезисторов этих оптронов, а следовательно, и уменьшению сопротивлений фоторезисторов этих оптронов, а следовательно, и уменьшению тока через лампы накаливания 4 и5 сигнализатора. Это позволяет стабилизировать положение рабочей точки срабатывания сигнализатора, заданной резистором 3, при уменьшении напряжения питания сети обратное ложное срабатывание устраняется за счет уменьшения световых потоков ламп накаливания оптронов 8 и 9, увеличение сопротивления их фоторезисторов, уменьшение шунтирующих токов и увеличение токов через лампы накаливания 4 и 5 сигнализатора.

Таким образом, осуществляется автостабилизация рабочей точки и ложное срабатывание сигнализатора полностью устраняется.

Сигнализатор реагирует только на изменение токов в цепи при изменении механической нагрузки на валу электродвигателя, т.е. при изменении крутящего момента, при сохранении высокой чувствительности и большой разрешающей способности.
