Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
Номер 28-009-04 |
|||||||||||||||||||||||||||||
Наименование проекта Шихта для получения конструкционной глиноземистой керамики и способ изготовления изделий из нее |
|||||||||||||||||||||||||||||
Назначение Получение керамических материалов из маложелезистых бокситов, не уступающих свойсивам известных керамических материалов из чистого глинозема |
|||||||||||||||||||||||||||||
Рекомендуемая область применения Машиностроение, сельское хозяйство, текстильное машиностроение, химическая и целлюлозно-бумажная промышленность |
|||||||||||||||||||||||||||||

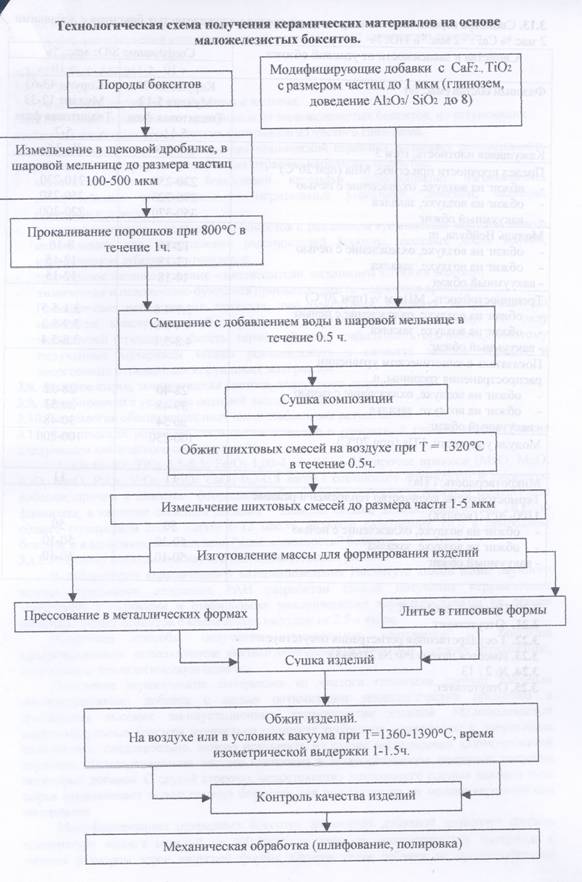

Описание Результат выполнения научно-исследовательской работы В лаборатории керамического материаловедения Института химии Коми научного центра Уральского отделения РАН разработан способ получения керамических материалов с высокими и стабильными механическими характеристиками на основе маложелезистых бокситов с кремниевым модулем от 2,5 и выше. Известные способы получения керамических материалов из бокситов предусматривают: использование высокоглиноземистых бокситов, горячее прессование, удлиненную технологическую цепочку. Получение керамических материалов из чистого глинозема требует введения модифицирующих добавок с целью оптимизации технологических процессов и достижения высоких эксплуатационных характеристик изделий. Маложелезистые высокомодульные бокситы изначально содержат требуемые компоненты в допустимых количествах, следовательно, можно исключить из схемы изготовления алюмооксидной керамики стадию получения чистого глинозема и технологическую операцию введения некоторых добавок. С другой стороны, непостоянство химического состава данного типа сырья ограничивает использование бокситов для получения на их основе керамических материалов. Модифицирование природных бокситов фторидной добавки позволяет снизить температуру обжига изделий на 100-200 град. Цельсия и получить микроструктуру материала с мелким размером зерен округлой формы. Однако такая добавка не предусматривает регулирование количества микрокристаллов ортосиликатов магния, железа и кальция (mg,fe,ca) 2sio4, в стеклофазе бокситовой керамики. Из-за высоких значений коэффициентов термического линейного расширения (КТЛР) ортосиликатов по сравнению с КТЛР корунда и других составляющих материал фаз, на границах зерен корунда возникают значительные напряжения, приводящие к критическому микрорастрескивания. Кроме этого, недостатком такого способа модифицирования является высокий нижний предел температуры спекания - 1440 град С, и узкий интервал температуры спекания керамических изделий, который составляет не более 10 град. С (1445 плюс минус 5 град. С). В результате незначительного увеличения температуры обжига происходит «пережог» изделий, что является следствием перехода в жидкое состояние железистых оливинов. Предлагаемым изобретением решается задача получения нового состава шихты и способа изготовления из нее технической керамики с высокими и стабильными значениями механических характеристик. В этом состоит технический результата изобретения. Технический результат достигается тем, что в природный глиноземистый боксит следующего химического состава, масс.%: al2o3; 69-80,tio22,5-8,5;fe2o31,00-4,65;sio25-25; прочие примеси (mno,mgo2,k2o,na2o,p2o5,v2o5,cr2o3,cao) 0,7-0,8, вводят спекающиеся фторидную и оксидную добавки, причем в качестве фторидной добавки берут 1-3 мас, % фторида кальция или флюорита, в качестве оксидной добавки - диоксид титана, доводят количествоtio2в природном боксите и в зависимости от степени «зажелезненности» боксита. В процессе обжига глиноземистой титаносодержащей керамики примесиfe3+mg2+ иca3+ идут не на образование ортосиликатов, которые снижают трещиностойкость керамики, а на формирование титанов магния, железа и с кальция с последующим образованием твердых растворов на основе теалитаal2tio5 и псевдобрукитаfe2tio5. Таким образом при введении дополнительных добавокtio2 уменьшается количество наиболее «Вредных» для механических свойств материала примесей железа и кальция в корунде и в стеклофазе, увеличивается прочность и трещиностойкость керамического материала, а также расширяется температурный интервал спекания керамических изделий до 80 град. Цельсия. Плотная микроструктура керамики с размером зерна 3-45 мкм формируется в процессе термообработки при 1360-1420 град. Цельсия за счет присутствия указанных добавок и содержит, кроме корундовой, муллитовую, титан - содержащую и аморфную фазы. Сочетание таких фаз повышает прочностные и теплофизические характеристики керамики. Разработанная технология схемы получения материалов может быть легко адаптирована под классическую схему (схема прилагается). Свойства керамических маетриалов на основе маложелезистых бокситов с добавками 2 мас. %caf2+2 мас. %tio2%
|
|||||||||||||||||||||||||||||
Преимущества перед известными аналогами Дешевое сырье, экологическая чистота, доступность сырьевой базы |
|||||||||||||||||||||||||||||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||||||||||||||||||||||||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||||||||||||||||||||||||||||
Технико-экономический эффект Улучшение показателей трещиностойкости, термостойкости и прочности на 20% |
|||||||||||||||||||||||||||||
Возможность передачи за рубеж За рубеж не передаётся |
|||||||||||||||||||||||||||||
Дата поступления материала 22.05.2003 |
У павильонов Уральской выставки «ИННОВАЦИИ 2010» (г. Екатеринбург, 2010 г.)
Мероприятия на выставке "Инновации и инвестиции - 2008" (Югра, 2008 г.)
Открытие выставки "Малый бизнес. Инновации. Инвестиции" (г. Магнитогорск, 2007 г.)
Демонстрация разработок на выставке "Малый бизнес. Инновации. Инвестиции" (г. Магнитогорск, 2007 г.)
