Результат выполнения технологической разработки.

Известные способы раскроя листов металла по специальным лекальным кривым с разделением радиальных дуг на равные части допускают большие погрешности и не позволяют получать точные результаты.

Предложен новый способ раскроя листов металла по лекальным кривым и разделением их радиальных дуг на равные части, который значительно повышает точность выполнения работ.

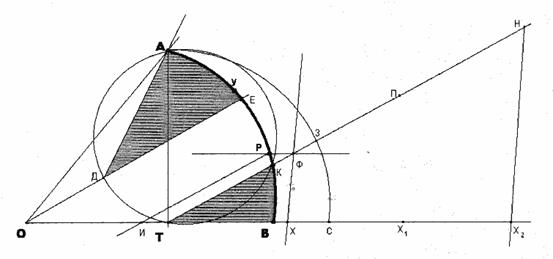

Так, для разделения заданной радиальной дуги АВ на три равные части (см.рисунок) выполняют следующие операции.

1.В радиальной дуге АВ находят центр в точке О, из которого проводят лучи через точки А и В.

2.Из точки А опускают перпендикуляр АТ на линию ОВ.

3.Из точки Т, как из центра, проводят через точку А радиальную дугу АС , и отделяют на этой дуге от точки А ее 2/3 часть (точка 3).

4.Из точки Т через точку 3 проводят луч, который пересечет дугу АВ в точке К. При этом получают бисектор ВТК малого прямого сектора, опирающийся на часть заданной дуги АВ.

5.Дугу АК делят обычным способом пополам (точка Е).

6.Из точки О проводят луч через точку Е.

7.Проводят через точки - А, Т и К - окружность, которая пересечет луч ОЕ в точке Д.

8.Точки Д и А соединяют отрезком и получают при этом бисектор ДАЕ другого малого прямого сектора, опирающегося на часть заданной дуги АВ. При этом бисекторы ДАЕ и ВТК малых прямых секторов неконгруэнтны между собой ( стороны и углы этих бисекторов не равны между собой).

9.Откладывают на луче Т3 вправо от точки К два отрезка - КП и ПН _, равные отрезку АД, а на луче ОВ от точки Т так же вправо откладывают три равных между собой отрезка (величина их взята произвольно) - ТХ, ХХ ₁ и Х ₁Х _2.

10.Точки Н и Х ₂ соединяют отрезком.

11.Из точки Х проводят луч параллельный отрезку НХ ₂, который пересечет в точке Ф линию ТН.

12.Из точки Ф проводят луч параллельный линии ОС, который пересечет в точке Р заданную дугу АВ. При этом величина дуги ВР составит точно 1/3 величины заданной дуги АВ. После этого проводят луч из точки Р параллельный линии ТК, который пересечет линию ОВ в точке И.

13.От точки А откладывают на дуге АВ дугу АУ, равную по величине дуге ВР, и получают при этом три равные части - дуги АУ, УР и РВ - на заданной дуге АВ.

Точность таких построений базируется на установленном равенстве суммы величин сторон трех неконгруэнтных между собой малых прямых секторов и суммы величин сторон трех конгруэнтных между собой малых прямых секторов, которые опираются на одну и ту же заданную радиальную дугу АВ (сумма отрезков ДА+ ДА+ ТК = сумме трех отрезков ИР) при том условии, что сумма величин трех углов как в неконгруэнтных, так и в конгруэнтных секторах одна и та же.
