Результат выполнения конструкторской разработки.

Большинство известных конструкций малярных валиков невозможно повторно использовать после одноразового применения из-за того, что в процессе работы таких валиков в них появляются большие зазоры между втулками и осью, через которые постоянно выпадает меховая шубка валика. Закрепление втулок на оси валика при помощи шплинтов не обеспечивает уменьшение продольных сдвигов валика на оси, а применение в конструкции валиков жестко установленных пластмассовых втулок ограничивает их подвижность на оси и препятствует свободному вращению валиков при работе, что, естественно, сказывается на ухудшении качества покрытий, наносимых при помощи таких малярных валиков.

Предложена новая конструкция малярного валика, в которой этот дефект отсутствует, и уже такой валик можно повторно и многократно (десять и более раз) использовать, меняя на нем только меховые шубки.

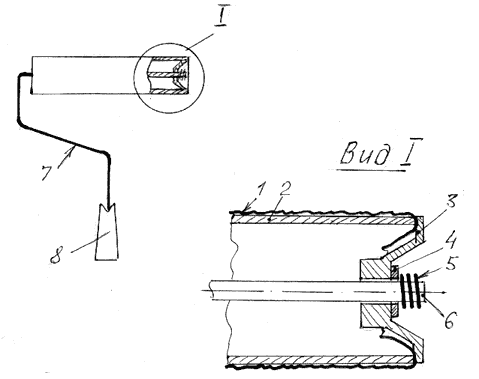

Новая конструкция малярного валка 7 (см.рисунок) состоит из Г-образной скобы 6 с рукояткой 8 на конце, отрезка полой трубки 2 определенной длины с одетой поверх нее меховой шубкой 1, двух втулок 3, установленных на концах трубки, которые прочно зажимают меховую шубку по концам трубы. На втором конце Г-образной скобы установлена шайба 4 и пружинная упорная втулка 5, выполненная в виде спиральной пружины из одного-трех витков пружинной проволоки. Причем внутренний диаметр этой упорной пружинной втулки существенно меньше диаметра проволоки скобы 6, что позволяет обеспечить при каждом монтаже валика (в том числе и повторяющемся многократно) прочную фиксацию втулки 3 в любом месте скобы 6 и, соответственно, обеспечить необходимое по размеру дистанцирование двух втулок, зажимающих меховую шубку на трубке.

В отличие от известных конструкций малярных валиков предлагаемая конструкция валика снабжена специальной упорной втулкой в виде пружины, устанавливаемой на конце Г-образной скобы, которая обеспечивает прочную фиксацию и необходимое дистанцирование двух других втулок, зажимающих меховую шубку на трубке валика.

Новую конструкцию малярного валика можно использовать не менее 10 раз вместо одноразового использования малярных валиков прежней конструкции. Стоимость (на июль 2004 г) одного малярного валика прежней конструкции 18 рублей. Удорожание стоимости малярного валика новой конструкции составит 3-5 рублей на одно изделие. При выпуске и приобретении (реализации ) новых изделий - 1 тыс. штук в год расчетный годовой экономический эффект для строительных предприятий составит:

Э _год= 18 х 1000 х 10 - (18+5) х 1000 = 157000 рублей
