Результат выполнения конструкторской разработки.

Большинство известных конструкций стандартных трансформаторов, понижающих напряжение в электрической сети с 220 В до 12- 36 Вольт, весьма металлоемки (масса их составляет более 6-8 кг) и они ,как правило, имеют незначительную мощность (не более 250-300 Ватт или 0,25-0,3 кВт), что во многих случаях недостаточно для производства работ. Такой недостаток ,в конечном итоге, приводит к ограничению применения таких устройств. Причем стандартные понижающие трансформаторы выпускаются только с одной градацией понижения напряжения в одном аппарате, например, с 220 до 12 В , или с 220 до 36 В, что создает определенные неудобства с приобретением и использованием соответствующих ламп накаливания, работающих с такими аппаратами.

Предложена новая конструкция аппарата для понижения сетевого напряжения одним аппаратом с 220 В до 12, 24 и 36 В. В отличие от стандартных конструкций понижающих трансформаторов в новой конструкции аппарата не применяются металлоемкие и дорогостоящие трансформаторы, как таковые, а используется абсолютно новая электрическая схема коммутации из стандартных элементов, в комплексе создающих эффект понижения напряжения в электрической цепи без какого-либо потребления электрической мощности.

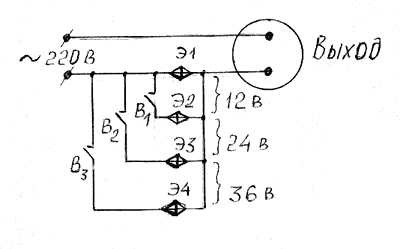

Электрическая схема новой конструкция аппарата (показана на рисунке) содержит входную линию, подключаемую к электрической сети на 220 В, закоммутированную с ней одну выходную розетку для подключения потребителей как на 12 В, так и на 24 В, или 36 В и элементы БСР, понижающие напряжение в соответствующих цепях на 36 В,24 В и 12 В.При этом электрическая цепь на 36 В содержит выключатель В1, коммутирующий дополнительно с основным элементом БСР - Э1 и элемент Э2, а электрическая цепь на 24 В содержит выключатель В2,коммутирующий уже к элементу Э1 элемент Э3 и так далее.

Для работы такого аппарата , например, в режиме получения у потребителя 36 В замыкают контакты на выключателе В1,а контакты на В2 и В3 размыкают. При этом нагрузка на выходной цепи может достигать до 1 кВт (10-12 электроламп мощностью по 60 Вт каждая) и нагрева элементов БСР не наблюдается.
