Результат выполнения конструкторской разработки.

В стандартных схемах электрокабельного нагрева полов системы «Теплофол» датчики измерения температуры нагрева кабелей устанавливают между ветвей этих нагревательных кабелей непосредственно в полу, и при выходе из строя таких датчиков или их коммутирующих электропроводов приходится вскрывать пол на участке размещения датчиков, что зачастую приводит к большим затратам.

Предложена новая электрическая схема нагревательной системы «Теплофол», в которой не требуется устанавливать датчики измерения температуры нагрева кабелей непосредственно в полу.

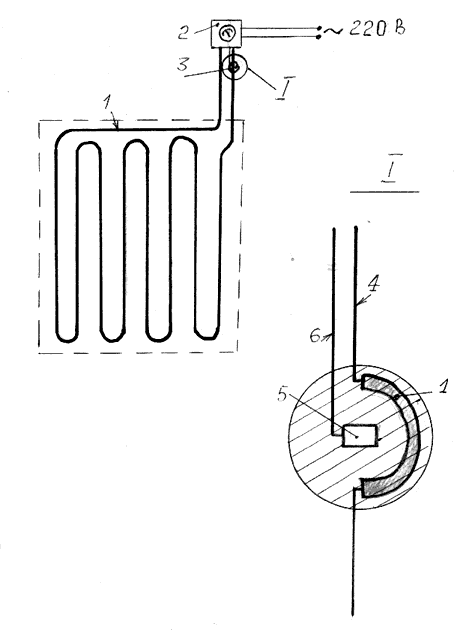

По новой схеме (см.рисунок) нагревательные электрокабели 1 системы «Теплофол» устанавливаются в полу, а датчик 3 измерения температуры нагрева кабелей и термостат 2, регулирующий уровень нагрева кабелей, устанавливают на стене внутри стандартных коробок. Конструктивно сам датчик 5 размещен в полости коробки внутри полукольца 1, выполненного из части нагревательного кабеля, концы которого соединены с сетевым питающим электропроводом 4, а коробка заполнена специальным материалом, соответствующим по теплопроводности материалу пола. При этом датчик соединен с проводом 6, входящим в систему термостата 2.

При выходе из строя датчика или соединительных с ним проводов просто вскрывается коробка и производится замена негодных элементов новыми.
