Результат выполнения конструкторской разработки.

В состав линии входит следующее оборудование:

- станок для оцилиндровки и выборки продольного паза 682С или комбинированный станок для домостроения 685С;

- торцовочный станок 672С для получения деталей необходимой длины;

- станок для выборки венцовых чашек под углом 30 ^о, 45 ^о и 90 ^о модели 671СБ:

- рольганг 521Т для подачи бревна в станки 682С или 685С и для приема готовой детали от станка;

- рольганг 522Т с регулировкой высоты стола длиной 6 м для подачи оцилиндрованного бревна к торцовочному станку;

- рольганг 525Т с упором для точного отмера длин с интервалом 50 мм;

- роликовая опора 526Т для подачи в станок 682С бревен длиной 6 м и более с диаметром в комле свыше 350 мм.

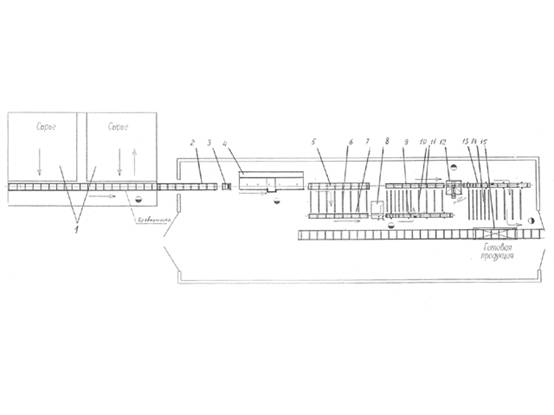

Схема работы линии. Сырье, отсортированное по диаметрам, подается на эстакаду 1 (см.рисунок). Подсобный рабочий перекатывает бревна с эстакады на подающий рольганг 521t2. Особенностью конструкции рольганга является то, что он состоит из двух регулируемых по высоте секций. Секция, обращенная к станку, имеет пружинную амортизацию роликового стола, что позволяет компенсировать усилия воздействия на рольганг неровностей бревна и увеличения диаметра в комле, при движении бревна в станке 682С или 685С. Для предотвращения перевешивания комля при заходе большеобъемных бревен в зону обработки станка служит роликовая опора 526Т 3, которая несет свободно вращающийся ролик диаметром 300 мм. Ось качания ролика подпружинена с возможностью регулировки усилия пружин для поддержания комля пропускаемого бревна.

Станок 682С 4 - проходного типа. В нем бревно последовательно подвергается оцилиндровке и фрезеровке продольного и компенсационного пазов и выводится из станка роликовым механизмом. Скорость подачи при оцилиндровке 2 м/мин. и 3 м/мин. Особенностью конструкции станка является наличие между оцилиндровочным и фрезерными узлами люнета. Люнет состоит из двух пар роликов, прижимаемых к оцилиндрованной поверхности вантовыми механизмами. Устройство центрирует бревно в зоне обработки и уменьшает величину его консольной части в зоне оцилиндровки при выходе из рябух. Это благоприятно сказывается на чистоте обработки.

Станок 685С отличается от станка 682С наличием узла пиления, конструктивной особенностью которого является наличие третьей подшипниковой опоры на пильном валу, позволяющей повысить устойчивость пил при пилении. Назначение узла -получение двух-, четырехкантного бруса или обрезного пиломатериала. Высота пропила при установке не более трех пил диаметром 560 мм - до 180 мм. Скорость подачи при пилении - 3 м/мин.

Оцилиндрованное бревно принимается рольгангом 521Т 5, продвигается по нему и перекладывается на накопитель 6. С накопителя бревно подается на рольганг 522Т 7, имеющий регулировку по высоте стола, и подается на торцовочный станок 672С 8 и рольганг 525Т 9.

Рольганг 525Т оборудован подвижным упором, позволяющим отмерять необходимые длины деталей с градацией 50 мм. После выравнивания переднего торца бревно упирается в установленный упор и торцуется на необходимый размер.

Оторцованное бревно перемещается на накопитель 10. С накопителя бревно подается на рольганг 522Т 11, по которому перемещается на станок для выборки венцовых чашек 671СБ 12 и рольганг с упором 525Т 13. Станок 671СБ может нарезать венцовые чашки под углами 30 ^о, 45 ^о и 90 ^о. Рольганг 525Т обеспечивает точность взаимного расположения чашек на одной детали. Готовые детали складируются на площадке 14 и отвозятся на сборку вагонеткой 15.

Линия по производству деталей домов из оцилиндрованных бревен
