Результат выполнения конструкторской разработки.

Машина МПО-З0Ц работает следующим образом. Зерновая смесь по зернопроводу поступает в бункер-питатель 1 (см.рисунок), равномерно распределяется разравнивающим шнеком 2 и подается в первый пневмосепарирующий канал 4, где воздушным потоком из зерновой смеси удаляются легкие примеси (полова, частицы соломы, семена сорных растений, пыль и т.д.).

После очистки в первом пневмосепарирующем канале материал попадает на верхнее решето 6 решетного стана 20. Верхнее решето отделяет крупные примеси, которые идут сходом и лотком 14 выводятся за пределы машины, а очищенное зер­но поступает на нижнее решето 7 . На нижнем решете выделяются мелкие примеси, отличающиеся по ширине и толщине (семена сорняков, щуплые, дробленые семена основной культуры и зерновой примеси и др.). Зерно, прошедшее сквозь нижнее решето, сходит по днищу решетного стана 9 и через лоток 10 выводится из машины, а зерно, иду­щее сходом, поступает во второй пневмосепарирующий канал 15, где завершается процесс очистки семян. Воздушный поток с легкими примесями из первого и второ­го пневмосепарирующих каналов движется в камеру 19, откуда вентилятором выводится из машины в осадочную камеру или циклон.

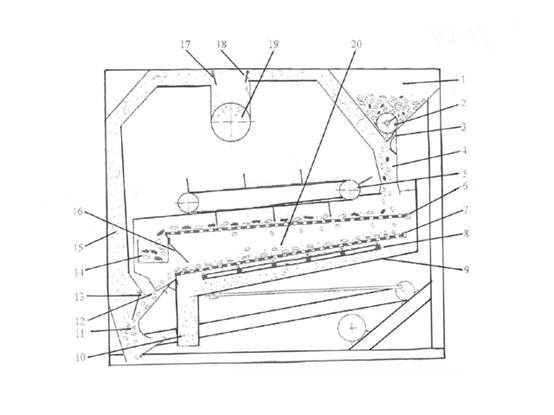

Технологическая схема машины МПО-30Ц:

1 - бункер-питатель; 2 - разравни­вающий шнек; 3 - регулировочная заслонка; 4 - первый пневмосепарирующий ка­нал; 5 - скребковый транспортер; 6 - верхнее решето; 7 - нижнее решето; 8 - щеточ­ная тележка: 9 - днище решетного стана; 10, 14 - отводящие лотки; 11 - дефлекторные стержни; 12 - подводящая воронка; 13 - качающаяся заслонка с противовесами; 16 - скатная доска; 15 - второй пневмосепарирующий канал; 17, 18 -

регулировочные заслонки; 19 - камера; 20 - решетный стан
