Результат выполнения конструкторской разработки.

Комбинированный почвообрабатывающий агрегат АКПК-3,6 представляет собой почвообрабатывающее орудие, выполняющее одновременно безотвальную вспашку, уничтожение сорняков путем подрезания их корней, боронование и культивацию почвы. В сцепке с сеялкой производится единовременный посев сельхозкультур.

Конструктивно агрегат АКПК-3,6 состоит из рамы 4 (см.рисунок) и прикрепленных на ней прицепного устройства 1, двух опорных колес 2, пяти лап плоскорезов 3, двух секций ножевых дисков 5 и двух секций заравнивателей 6. Рама агрегата сварная из стальных труб прямоугольного сечения.

Конструкция прицепного устройства позволяет трактористу производить прицепку к трактору непосредственно из кабины.

Лапы-плоскорезы крепятся к раме болтами. Их стреловидность обеспечивает оптимальное соотношение между шириной обработки и минимально необходимым тяговым усилием, развиваемым трактором, что в итоге обеспечивает значительную экономию топлива.

Секция ножевых дисков представляет собой набранные в определенной последовательности на общую ось штампованные игольчатые прямые и изогнутые диски.

Секции ножевых дисков присоединены к раме через трубчатые тяги прямоугольного сечения и прижимаются к почве через специальные пружинные прижимы, конструкция которых позволяет производить регулировку усилия пружины.

Секции заравнивателей выполнены из изогнутых прутков, которые закреплены одним концом на общей пластине. Второй конец прутков прижимается к обрабатываемой почве и производит ее заравнивание. Усилие прижима определяется пружинным механизмом, аналогичным тому, что имеется на секции ножевых дисков. Крепление секции заравнивателей к раме осуществляется через траверсы.

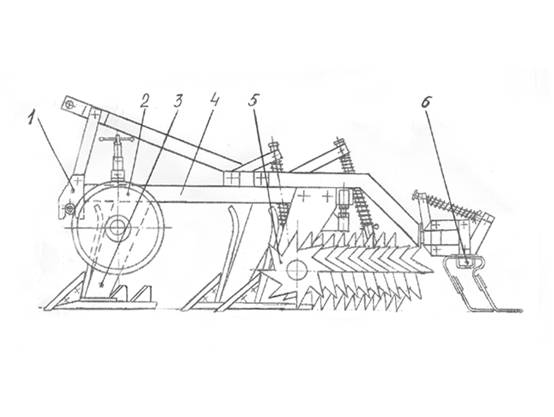

Схема агрегата АКПК-3,6
