Результат выполнения конструкторской разработки.

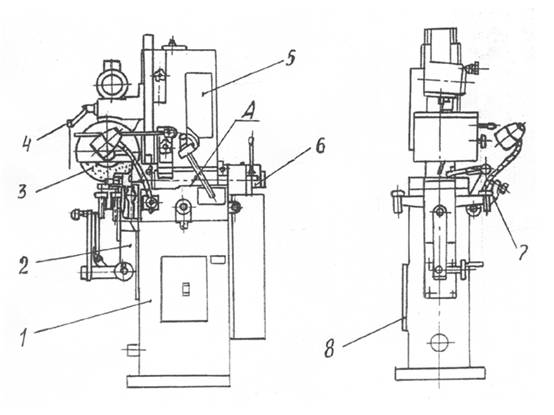

Станок включает в себя станину 1 (см.рисунок), стол 2, шлифовальную головку 3, экран 4, поворотную головку 5, редуктор 6, механизм подачи пилы 7, электрооборудование 8.

На станке установлены два асинхронных двигателя: привода шлифовального круга - 0,75 кВт и привода редуктора - 0,55 кВт.

Установку пилы производить следующим образом:

- отвести рычаг зажима пилы и откинуть косынку стола;

- установить пилу в проушины, предварительно расставив стойки приспособления в зависимости от длины пилы;

- вставить пилу между роликами на линейку так, чтобы она касалась двух опорных планок линейки равномерно, без перекоса, а подающая собачка была бы над зубьями пилы;

- маховиком поднять или опустить пилу так, чтобы впадина пилы оказалась на 2…3 мм выше опорной губки. В зависимости от ширины пилы опорная линейка может переставляться и крепиться в различные три положения по высоте, для чего на столе предусмотрены шесть резьбовых отверстий;

- отрегулировать проушины по высоте на стойках так, чтобы пила оказалась на стойках без перекосов, и чтобы не произошло отрыва пилы от двух опорных планок на линейке стола;

- подвести косынку к пиле и зажать ее рычагом, отрегулировав кнопкой усилие зажима таким образом, чтобы пила перемещалась от руки с небольшим усилием.

Для обеспечения повышенных требований к шероховатости заточенных граней рекомендуется использовать при чистовых проходах мелкозернистый шлифовальный круг с малыми подачами резания при малых ходах шлифовальной головки.

Станок для заточки ленточных пил ТчЛБ
