Результат выполнения конструкторской разработки.

Станок в сборе включает в себя раму 1 (см.рисунок), на которой расположены подвижная 6 и неподвижная 3 каретки, редуктор 7 привода подачи, вал 4 привода подачи и электрооборудование 2.

Рама состоит из двух несущих продольных швеллеров-балок, соединенных между собой перекладинами. Несущие швеллеры опираются на две опоры, распо­ложенные по краям станка.

С правого края рамы расположена подвижная каретка, которая перемещается на роликах по несущим швеллерам рамы. Перемещение осуществляется за счет маховика, передающего вращение через ось на звездочку. Звездочка перекаты­вается по неподвижной цепи, посредством чего перемещается вся каретка. Каретка представляет собой несущий корпус, на котором установлен пильный вал. Привод вала осуществляется двигателем, установленным внизу корпуса на ка­чающейся плите. Нaлапах каретки установлена направляющая, по которой пе­ремещается заготовка. На направляющей установлены звездочки и подающая цепь с толкателями. Привод цепи осуществляется от вала подачи.

Пильный вал закрыт сверху столом, нижняя часть пилы закрыта кожухом с от­верстием для отвода опила. Верхняя (рабочая) часть пилы закрыта подвижным ог­раждением 5 , которое поднимается, поворачиваясь на оси под действием подаваемой заготовки, и опускается после ее выхода из зоны пиления.

Неподвижная каретка аналогична подвижной, но не имеет роликов и лап, она установлена на раме. Направляющая с подающей цепью также установлена на швеллерах рамы. С правого края станка внизу установлен закрытый огражде­нием редуктор привода подачи с двигателем.

На торце рамы крепится электрошкаф 2, на швеллере рамы на кронштейне устанавливается пульт 8.

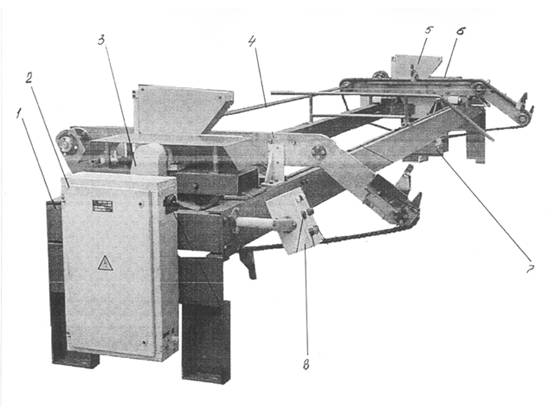

Общий вид станка
