Номер 24-087-04 |
|
Наименование проекта Станок круглопалочный КПА50(К) |
|
Назначение Для изготовления цилиндрических деталей из заготовок квадратного сечения. |
|
Рекомендуемая область применения Для производства деревянных цилиндрических деталей диаметром от 20 до 50 мм. |
|
Описание Результат выполнения конструкторской разработки. Станок КПА50 (К) включает следующие составные части: станину 9 (см. рисунок), ограждение 2, ножевую головку 4, редуктор 8, приемные ролики 1, подающие ролики 5, механизм натяжения 7, шпиндель 3, электрооборудование 6. Станина станка состоит из двух частей - верхней литой чугунной рамы и сварной станины. Внутри сварной станины размещается электрошкаф и электродвигатель привода ножевой головки с ременной передачей. Внутри литой чугунной рамы размещается механизм подачи, а снизу - червячный редуктор и электродвигатель привода подачи. Редуктор и электродвигатель закрываются ограждением с крышкой. Шпиндель предназначен для размещения ножевой головки и передачи ей вращения, а также служит в качестве базирующей опоры обрабатываемого изделия. Ножевая головка предназначена для установки, регулирования и передачи вращения режущим ножом. На корпусе в пазах размещаются три ножедержателя. Ножедержатели в зависимости от размера обрабатываемой детали сводятся или разводятся по пазам. Приемные ролики предназначены для приема круглых деталей, выходящих из ножевой головки. Весь узел размещается на плите и в сборе устанавливается на станок. Подающие ролики предназначены для подачи квадратных заготовок в зону резания. Конструкция подающих роликов аналогична приемным роликам.

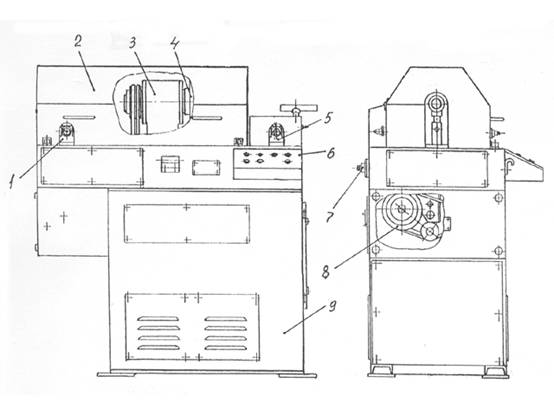

Общий вид станка КПА50(К) |
|
Преимущества перед известными аналогами Высокая производительность, работа в непрерывном цикле (торец в торец), отсутствие вибрации. Простота обслуживания. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости и повышение производительности труда на 30%. Улучшение качества изделий. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.11.2004 |
