ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-086-04 |
|
Наименование проекта Станок для заточки плоских ножей модель ТчН8 |
|
Назначение Для заточки плоских ножей с прямолинейной режущей кромкой для фрезерования древесины. |
|
Рекомендуемая область применения На предприятиях мебельной и деревообрабатывающей промышленности. |
|
Описание Результат выполнения конструкторской разработки. В основу конструкции станка заложен принцип возвратно-поступательного движения по направляющим корыта шлифовального шпинделя, установленного на подвижной каретке относительно затачиваемого инструмента (ножа). Инструмент (нож) установлен на столе, расположенном в корыте станка. По направляющим станины 3 (см.рисунок) перемещается каретка 2, имеющая привод от трехступенчатого редуктора 5 и передачи шестерня-рейка. На каретке установлен суппорт 1 с шлифовальной головкой 6. В корыте установлен стол 7, на котором крепятся затачиваемые ножи. Стол поворачивается на требуемый угол заточки ножей посредством маховичка и червячного редуктора. На задней стенке станины расположен бак с электронасосом и охлаждающей жидкостью. На правой стенке корыта укреплен шкаф с электрооборудованием 4. Для освещения заточки предусмотрена лампа местного освещения. Для удобства станок снабжен пультом управления.

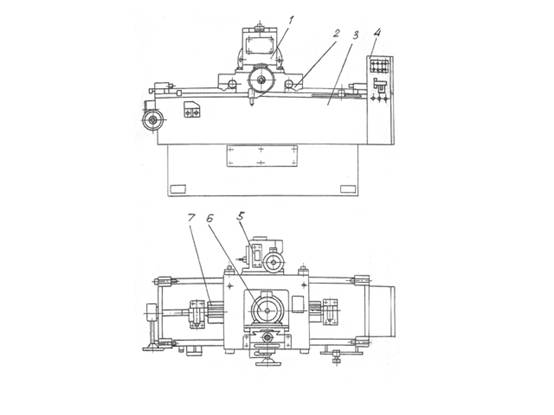

Схема станка |
|
Преимущества перед известными аналогами Возможность заточки рубильных машин, работа в автоматическом режиме. Наличие СОЖ повышает качество режущей кромки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости и повышение производительности труда на 20%. Улучшение качества изделий. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.11.2004 |
