Результат выполнения конструкторской разработки.

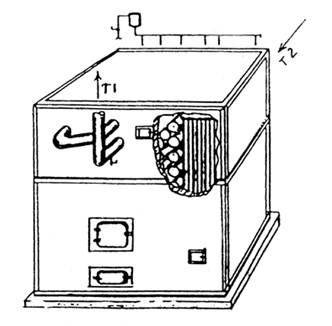

Водогрейный отопительный многоступенчатый регистровый котел (см. рисунок) с ручной топкой состоит из нагревательных сварных регистров, обвязанных между собой последовательно с противотоком движения теплоносителя движению дымовых газов. Регистры располагаются строго по вертикали и соединяются «коробками» за пределами обмуровки котла. Нагревательные регистры состоят из горизонтальных труб, соединенных между собой «коробками». Коробки расположены таким образом, что при переходе водяного потока из одной трубы в другую создается турбулентно-посту-пательное движение воды. Регистры устанавливаются на готовое основание фундамента. Котлы выполняются с нижним выходом дымовых газов. Для дутья используется дутьевой вентилятор. Подаваемый воздух регулируется заслонкой, расположенной на напорном патрубке. В нижних коллекторах по фронту котла предусматриваются фланцевые соединения и продувочные патрубки с заглушками для очистки от грязи нижних коллекторов регистров и выпуска шлама из котла.

Турбулентное движение теплового потока не позволяет солям жесткости при высокой температуре оседать на стенках труб. Кирпичная обмуровка имеет ряд преимуществ, она более долговечна, происходит мощная аккумуляция тепла кладкой, не происходит спекания теплоизоляционного материала. Установка котла не требует разбора стен котельной, т.к. монтаж ведется по месту. Удобен для небольших котельных, где нет высоко квалифицированного персонала для обслуживания.

Котел "Каскад-14сн"
