Результат выполнения конструкторской разработки.

Машина МРД-30М представляет собой измельчитель дискового типа с чашечными режущими ножами и вертикальным загрузочным патроном. Машина передвижная, при установке не требует фундамента. Загрузка отходов на переработку может осуществляться грейфером или скребковым транспортером.

Рама 1 (см.рисунок) является опорной частью всех узлов, из которых состоит рубительная машина. Режущий диск 2 представляет собой круг из листо­вой стали с фигурными вырезами и центральным отверстием. В фигурные вырезы ввариваются державки для ножей. На наружной поверхности диска рядами с перекрытием закреплены болтами в специальных державках чашечные режущие ножи. При ослаблении болтов чашечные ножи могут поворачиваться. На внутренней поверхности диска приварены лопатки.

Загрузочный патрон 3 представляет собой цилиндр сварной конструкции из стали, усиленный снаружи бандажами и ребрами жесткости. В нижней части загрузочный патрон имеет фланец для крепления на раме и выхлопное сопло, а на внутренней стенке упор.

Привод режущего диска состоит из электродвигателя 4, муфты с тормозом, карданного вала, редуктора с выходным валом для привода режущего диска. Режущий диск крепится на ступице приводного вала.

Рубительную машину устанавливают вблизи котельной, работающей на щепе. Подача щепы на сжигание осуществляется со склада готовой щепы в котельную транспортером.

Техническая документация - у завода-изготовителя. Завод-изготовитель - филиал "Опытный завод ФГУП КирНИИЛП",

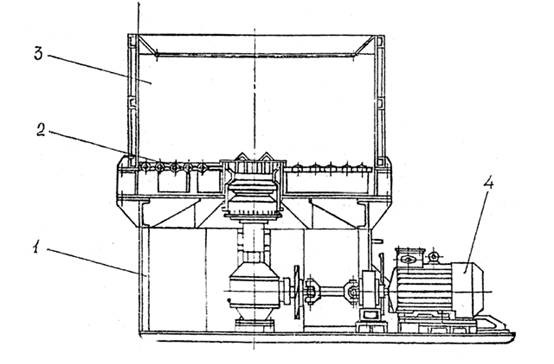

Схема рубительной машины МРД-30М
