Результат выполнения конструкторской разработки.

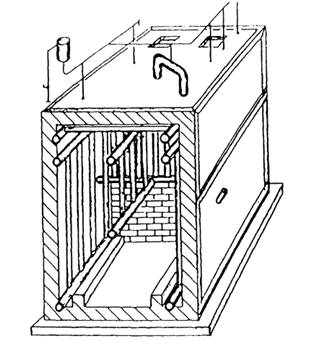

Котел состоит из трубных систем, включающих радиационные и конвективные поверхности нагрева (см.рисунок). Как один из вариантов на котле предусматривается установка горелки РГМГ-2 с автоматикой КСУ2П. Основной вариант - ротационная горелка РГМГ-2. Подача воздуха в топку - естественная. Как вариант - принудительная, при помощи вентилятора. Регулирование расхода воздуха выполняется воздушной заслонкой. Отвод дымовых газов за счет установки дымососа.

Радиационные поверхности нагрева котлов образуются боковыми, потолочными и двухсветными экранами. Все экранные поверхности (боковые, потолочные, двухсветные) аналогичны и представляют собой ширмы, состоящие из двух коллекторов, между которыми вварены экранные трубы. Для обеспечения циркуляции воды в каждой ширме на два хода - в одном из коллекторов устанавливаются перегородки. Все экранные поверхности соединены между собой в определенной последовательности перепускными трубами. Конвективные поверхности нагрева котла также собраны из ширм, состоящих из двух коллекторов, между которыми вварены трубы конвективного пучка. Циркуляция воды в котлах осуществляется по принципу противотока относительно греющих газов. Трубные системы котла устанавливаются на стальную опорную раму, опирающуюся на

монолитный бетонный фундамент котла.

Топливо - мазут. За счет дополнительного подогрева мазута котел может работать на мазуте любой марки. В момент отсутствия мазута возможно использование угля и дров.

Кирпичная обмуровка имеет ряд преимуществ, она более долговечна, происходит мощная аккумуляция тепла кладкой, не происходит спекания теплоизоляционного материала.

Установка котла не требует разбора стен котельной, т.к. монтаж ведется по месту.

Стальной водогрейный котел КСВ-1,86
