Номер 24-051-04 |
||||||||||
|
Наименование проекта Технология лазерной сварки нитроцементированных сталей |
||||||||||
|
Назначение Снижение технологической трудоемкости изготовления и повышение качества изделия. |
||||||||||
|
Рекомендуемая область применения Изготовление деталей и узлов из сталей с глубиной нитроцементированного слоя 0,15-0,75 мм методом лазерной шовной сварки на машиностроительных, станкостроительных, автомобилестроительных предприятиях. |
||||||||||
|

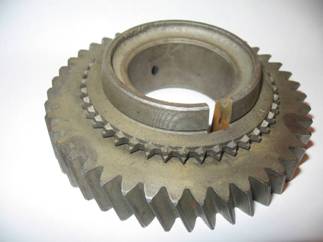

Описание Результат выполнения технологической разработки. Технология лазерной сварки представляет собой процесс формирования торцевого кольцевого сварного соединения ( Ж 60 мм) на деталях типа втулка и вал (см.рисунок). Технологическая операция лазерной сварки является окончательной сборочной операцией. Изделие состоит из двух сборочных деталей: шестерни и венца синхронизатора. Материал деталей - сталь 20 ХГНМ с глубиной нитроцементированного слоя 0,45-0,75 мм. Для ведения технологического процесса используется лазерный технологический комплекс на базе непрерывного СО 2-лазера с номинальной мощностью излучения 3,0 кВт. Сборка сварочных единиц может осуществляться как механически, так и вручную слесарем-сборщиком. Вращение детали относительно луча лазера обеспечивает программно-управляемый вращатель. Усилие разрушения при механических испытаниях на сдвиг - 2560 кг при требовании Т3 600 кг; усилие разрушения при механических испытаниях на скручивание - 230 кг при требовании Т3 200 кг, отсутствие деформаций шестерни после лазерной сварки. Процесс лазерной сварки автоматизирован. Управление осуществляется от системы ЧПУ. При ведении технологического процесса используется защита зоны сварки от окисления защитными газами.


|
||||||||||
|
Преимущества перед известными аналогами Более высокие показатели физико-механических свойств сварного соединения. Не требует предварительной подготовки изделия под сварку. |
||||||||||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
||||||||||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||||||
|
Технико-экономический эффект Снижение трудоемкости и повышение производительности труда в 3 раза; снижение технологического брака в 3 раза; повышение качества изделия. |
||||||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||||||
|
Дата поступления материала 22.06.2004 |
