Номер

20-023-04

Наименование проекта

Устройство защитного отключения УЗО 01-2, УЗО 01-4

Назначение

Защита людей от поражения электрическим током ,защита электрооборудования при неисправностях, предотвращение возгорания и пожаров.

Рекомендуемая область применения

Электрические цепи переменного тока номинальным напряжением 230/400В и частотой 50/60 Гц.

Описание

Результат выполнения конструкторской разработки.

УЗО-01 - электромеханическое устройство, не имеющее собственного потребления энергии, состоит из следующих частей: дифференциальный трансформатор тока (ДТТ), электромагнитный расцепитель на постоянном магните, механизм свободного расцепления, пятипластинчатые дугогасительные камеры, комбинированные зажимы из посеребрённой меди и оцинкованной стали, рукоятка управления «ВКЛ-ВЫКЛ» и т.д. Прибор оборудован кнопкой «Т» (тест) для периодической проверки работоспособности.

Все узлы УЗО заключены в корпус, изготовленный из негорючей пластмассы.

УЗО-1 имеет возможность соединения с помощьюu-образной контактной шины.

Функционально УЗО-1 является быстродействующим защитным выключателем, реагирующим на дифференциальный ток (ток утечки) в проводниках, подводящих электроэнергию к защищаемой ЭУ.

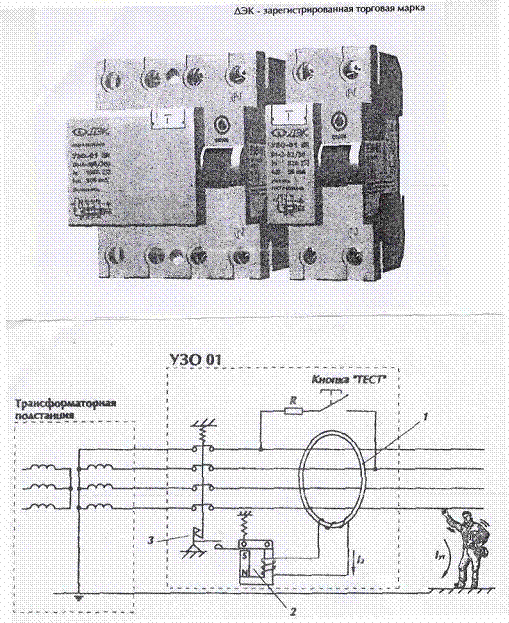

Принцип действия устройства защитного отключения, реагирующего на ток утечки, поясняется на схеме. В нормальном режиме, при отсутствии тока утечки, по проводникам силовой цепи, проходящим сквозь окно магнитопровода ДТТ (1), протекают рабочие токи нагрузки. Эти токи наводят в магнитном сердечнике ДТТ равные, но встречно направленные магнитные потоки. Результирующий магнитный поток равен нулю, следовательно, ток во вторичной обмотке также равен нулю, Вся система находится в состоянии покоя.

При возникновении тока утечки (например, утечки на землю или прикосновении человека к токоведущим частям ЭУ) - баланс токов в питающих проводниках, а следовательно и магнитных потоков в сердечнике, нарушается и во вторичной обмотке ДТТ появляется трансформированный дифференциальный токi2. Если этот ток превышает значение уставки электромагнитной защелки на постоянном магните (2), защелка срабатывает и, посредством рычага, размыкает замок механизма свободного расцепления (3), тем самым, отключая защищаемую цепь от питающей сети.

УЗО применяется для комплектации вводно-распределительных устройств, распределительных щитов, групповых щитков, устанавливаемых в общественных, жилых, административных зданиях, производственных помещениях; а также для защиты отдельных потребителей электроэнергии.

Исключение составляют электроустановки, не допускающие по технологическим причинам перерыва в электроснабжении.
