Номер

20-008-04

Наименование проекта

Устройство защиты генератора УЗГ-50Р

Назначение

Защита судовых генераторов переменного тока от аварийных и ненормальных режимов работы.

Рекомендуемая область применения

Эксплуатация на судах речного флота.

Описание

Результат выполнения конструкторской разработки.

Устройство представляет собой программируемую микропроцессорную систему, подключаемую к стандартным трансформаторам тока с номинальным током 5 А и к фазам генератора с номинальным напряжением 230 или 400 В. Снабжено бесконтактными ключами для коммутации цепей катушек реле и электромагнитных расцепителей, а также бесконтактными ключами для коммутации цепей сигнализации. Питание устройства дублированное и осуществляется от сети постоянного тока 24 В и от защищаемой сети переменного тока.

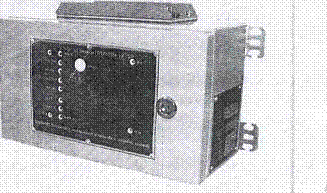

Конструктивно устройство выполнено в виде герметичного ящика, на котором сверху установлены разъемы соединения с внешними устройствами, а на переднюю панель выведены светодиодные индикаторы.

Условия эксплуатации:

- температура окружающего воздуха от минус 10 до 50С;

-относительная влажность до 98% при температуре 25С;

-синусоидальная вибрация с ускорением 0,5 в диапазоне частот от 5 до 30Гц;

-механические удары многократного действия с пиковым ускорением до 3g;

Особенности устройства:

-обеспечивает доступ пользователя в режим программирования уставок и коэффициентов несоответствия номинальных токов;

-хранение программируемых уставок и коэффициентов несоответствия номинальных токов энергонезависимое;

-индикация режима программирования, защищаемых параметров и уставок светодиодная;

-выходы управляющих сигналов обеспечивают коммутацию нагрузки под переменным напряжением величиной до 400 В с током до 2 А. Допускается кратковременная (не более 1 с) перегрузка до 10 А;

-выходы информационных сигналов обеспечивают коммутацию нагрузки под переменным и постоянным напряжением величиной до 30 В с током до 0,1 А;

-защищаемые параметры и уставки приведены в таблице 1

Защищаемые параметры и уставки срабатывания

№ п/п	Наименования параметра срабатывания	Уставки по параметру срабатывания	Уставки по времени
1	Токовая перегрузка	1,1iнг 1,25iнг 1,6iнг 2,0iнг	60 мин 10 мин 2 мин (5,10,15)с
2	Максимальный ток	(2,0;2,5;3,0;4,0)iнг	(0,2;0,3;0,4;0,5;0,8) с
3	Обратный активный ток	(0,02-0,14)iнг (0,13-0,25)iнг	(1,3,5) с 0,1 с
4	Минимальное напряжение	(0,5-0,85)uн	(0,6;3;7;10)с
5	Низкая частота	(40-48) Гц	(0,6;3;7;10) с
6	Отключение неответственных потребителей по полному току 1 ступень 2 ступень 3 ступень *)	(0,8-1,15)iнг (1,0-1,3)iнг (1,2-1,5)iнг	(10,20,30) с (7,15,20) с (1,5;3,0;7,0)с
