Номер

20-001-04

Наименование проекта

Установка для фильтрации жидкостей

Назначение

Очистка жидкостей с высокой концентрацией загрязнений, жидких пищевых продуктов от твердых и гелеподобных частиц, концентрация и гомогенизация суспензий.

Рекомендуемая область применения

Машино-, станко- и приборостроение, химическая. медико-биологическая и пищевая промышленность, производство стройматериалов (керамической плитки, сантехники, лакокрасочных материалов), коммунальное хозяйство.

Описание

Результат выполнения конструкторской разработки.

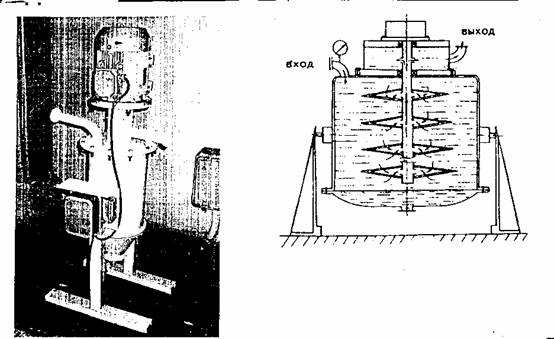

Принцип работы установки.

Внутри корпуса на полом металлическом перфорированном валу, соединенным через упругую муфту с электродвигателем, располагаются двухсторонние фильтрующие элементы ДФЭ. В нижней части корпуса предусмотрен кран для отвода осадка. Для предотвращения коррозии корпус может быть покрыт полимерным материалом или изготовлен из коррозийно-стойкой стали. Фильтрующий элемент, в зависимости от назначения, может быть выполнен из бронзы, латуни, коррозионно-стойкой стали и титана, а также из композиционного материала на основе металлических и полимерных порошков. Очищаемая жидкость из емкости подается насосом через подводящий патрубок внутрь корпуса и попадает на вращающиеся фильтрующие элементы, на которых происходит очистка от механических примесей, а осадок удаляется. Очищенная жидкость попадает внутрь перфорированного вала, а затем на выпускной патрубок, после чего поступает потребителю. Осадок скапливается в нижней части установки и удаляется по мере необходимости.

За счет подбора и оптимизации рабочего давления и скорости вращения фильтроэлементов повышается тонкость очистки. Значительное увеличение ресурса работы установки обеспечивается предотвращением образования осадка на поверхности фильтроэлемента и удалением частиц из пограничного слоя центробежными силами.
