Результат выполнения конструкторской разработки.

Способ усадки состоит в том, что ткань увлажняют с лицевой стороны, затем пропаривают путем проведения лицевой стороной ткани по обогреваемой цилиндрической поверхности, охватываемой по дуге ветвью резинового ремня под нагрузкой, затем увлажняют изнаночную сторону ткани и при пропаривании ее изнаночной стороной проводят по дополнительной цилиндрической поверхности, охватываемой по дуге другой ветвью резинового ремня под нагрузкой, при этом величина нагрузки на ремень составляет не более 0,6 кН/пог.см.

Положительный эффект при данном способе усадки достигается за счет цикличности процесса, проводимого в условиях пониженной нагрузки поперечной деформации, проводимого в условиях пониженной нагрузки поперечной деформации резинового ремня.

При наличии двух дуг контакта усаживающих валов с резиновым ремнем их тяговая способность возрастает, устраняется эффект проскальзывания ткани относительно ремня и появление на ней складок (муара).

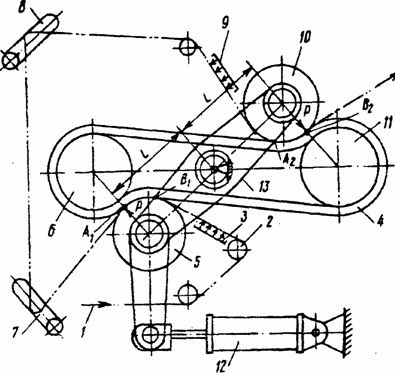

Рис. Схема усадки ткани

Проведение усадки в два цикла с лицевой и изнаночной сторон ткани обеспечивает ее равномерность по толщине полотна и надежную фиксацию.

На рисунке представлена схема осуществления способа. Обрабатываемая ткань 1 через заправочное и увлажнительное устройства 2 и 3 поступает на резиновый ремень 4 и контактирует с ним по дуге А ₁В ₁ образуемой в результате деформации ремня в зоне контакта обогреваемого усаживающего 5 и натяжного б валов. При этом увлажняется и подвергается пропариванию лицевая сторона ткани. После первого цикла усадки за счет ввода на растянутых и вывода на сжатых волокнах резинового ремня по дуге А,В, ткань переворачивается на лерекосных роликах 7 и 8, увлажняется с изнаночной стороны в устройстве 9 и поступает снова на усаживающий ремень 4 для проведения второго цикла усадки по дуге А ₂В ₂ образуемой в зоне контакта усаживающего 10 и натяжного 11 валов. Воздействию влаги и тепла пропаривания в этом случае подвержена изнаночная сторона ткани.

Нагрузка на резиновый ремень 4 от пневмоцилиндров 12 передается через равноплечие (длиной 1) рычаги 13, усаживающие валы 5, 10 и не превышает 0,6 кН/пог.см. Температура обогрева поверхности усаживающих валов 120-130 ⁰ С. Таким образом, при наличии воздействия нагрузки и тепла на лицевую и изнаночную стороны ткань получает по толщине равномерную фиксированную усадку величиной 8-10%. Отсутствие пробуксовки ремня относи­тельно ткани при двух приводных усаживающих валах не создает условий для образования на ткани муара.
