Результат выполнения конструкторской разработки.

Навозоуборочный агрегат предназначен для выполнения работ на открытых откормочных площадках (см. рис. 1).

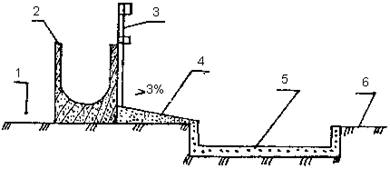

Рис. 1. Схема откормочной площадки

1 - кормовой проход, 2 - кормушка, 3 - стойловое оборудование,

4 - стойла для животных, 5 - навозожижесборный канал, 6 - выгульная площадка

Кормовой проход для мобильных раздатчиков покрыт твердым покрытием (щебень или асфальт ). Кормушки железобетонные, но могут быть и деревянные. Стойла имеют длину не менее 2 м и уклон в сторону канала. В конце стойла располагается навозожижесборный канал шириной 2,1м и глубиной 200 мм. Канал по всей длине имеет уклонi>1 %. Когда животных нет у кормушек и в канале, мобильный подборщик-погрузчик производит ежедневную уборку навоза.

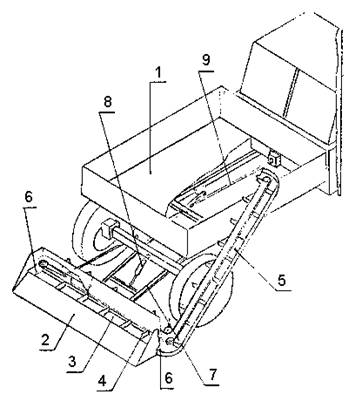

Рис. 2. Подборщик-погрузчик навоза

Подборщик-погрузчик (рис. 2) конструктивно представляет собой цепочно-скребковое устройство непрерывного действия. Он состоит из навешенного спереди на раму самоходного шасси 1 скреперного ножа 2 с желобом 3, внутри которого расположена цепь со скребками 4, поперечной части наклонного замкнутого скребкового транспортера 5. В боковине скреперного ножа 2 имеются окна 6 для прохода цепи со скребками 4. Скреперный нож 2 жестко закреплен на тягах 7. Гидроцилиндр 8 кинематически связан с рамой самоходного шасси 1. Привод 9 осуществляется от ВОМ самоходного шасси через карданную передачу, конический редуктор и цепную передачу.

Подборщик-погрузчик навоза работает следующим образом:

при помощи гидроцилиндра 8 скреперный нож 2 опускается в нижнее рабочее положение. При движении агрегата по площадке навоз поступает на скреперный нож 2, попадает в желоб 3 и скребками 4 наклонного замкнутого транспортера 5 транспортируется и высыпается в кузов самоходного шасси 1. По заполнении кузова навоз транспортируется в хранилище и там разгружается. Затем подборщик-погрузчик вновь возвращается к месту уборки и далее процесс повторяется.

Ширина захвата скреперного ножа - 2 м, вес установки - до 500 кг, приводится в действие от ВОМ самоходного шасси посредством карданного вала; производительность - до 10 т/час.

Применение агрегата повышает производительность труда в 1,5 - 2 раза по сравнению с существующими средствами механизации.
