Результат выполнения конструкторской разработки.

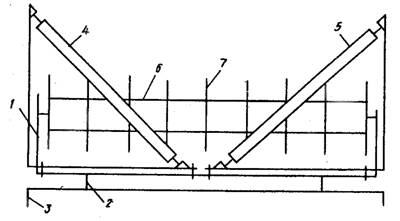

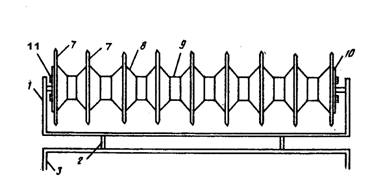

Конструкция предлагаемого устройства представлена на рис. 1 - вид сверху. На рис. 2 дана конструкция фронтального барабана.

Рис. 1

Рис. 2

Устройство включает раму 1 с продушинами 2 для навешивания на трактор 3, свободно вращающиеся барабаны -два боковых (направляющих) 4 и 5 и фронтальный 6, на котором установле­ны дисковые ножи 7, ограничительные конусные 8 и цилиндрические 9 вставки, боковые прижимные фланцы 10 и стягивающие болты 11. Ножи 7 могут перемещаться на барабане 6 и устанавливаются друг от друга на расстоянии, определяемом вставками 8 и 9, и закрепляются с концов барабана прижимными фланцами 10 и стягивающими болтами 11. Радиус ножей устанавливается равным сумме двух величин радиуса большего основания конусовидной вставки 8 и глубины залегания перерезаемых в почке горизонтальных корней второстепенных пород.

Устройство работает следующим образом,

Трактор 3, двигаясь между рядами лесных посадок, надвигает устройство на второстепенные породы, пригибает их свободно вращающимися барабанами 4, 5 и 6 в направлении вдоль междурядия и внутрь его, и производит полное срезание деревьев, расположенных непосредственно у рядов посадок и частичное надрезание крон и горизонтальных корней у деревьев в центральной части междурядий на более значительном удалении от рядов ценных пород. Это создает более благоприятные условия для роста лесных посадок при сохранении жизнедеятельности второстепенных пород в центральной части междурядия, где они продолжают играть положительную роль.

По сравнению с известным, предлагаемое устройство обеспечит дифференцированное воздействие на второстепенные породы в молодняках, что наряду с высокой производительностью улучшит качество обработки междурядий в лесных посадках.
